Overall Architecture

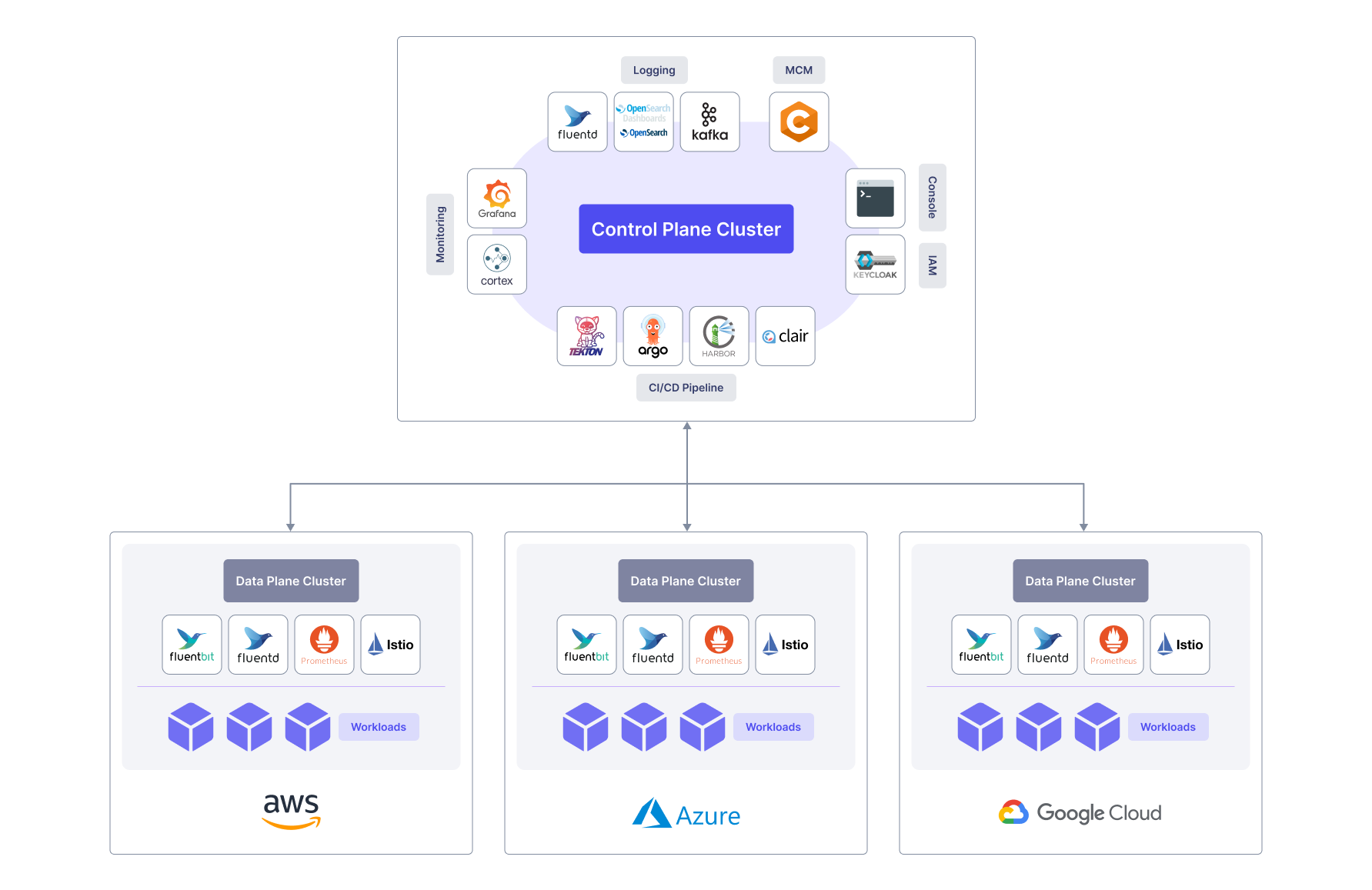

개념적 아키텍처

모던화 플랫폼의 컨테이너 관리 서비스 (Cloud ZCP)는 고객이 컨테이너와 Kubernetes를 사용하여 비즈니스 서비스를 현대화할 수 있도록 돕습니다. 이 플랫폼-서비스(PaaS) 솔루션은 Kubernetes 클러스터 내에서 신속한 컨테이너화된 애플리케이션 개발, 배포 및 관리를 가능하게 합니다.

여러 클러스터, 프로젝트 및 컨테이너 작업 부하를 관리하기 위한 통합 콘솔과 애플리케이션 개발 및 배포를 간소화하는 CI/CD 환경을 제공합니다. 또한, 배포된 애플리케이션을 위한 모니터링 도구를 제공하고 추가 통합을 통해 자원 관리를 향상시킵니다.

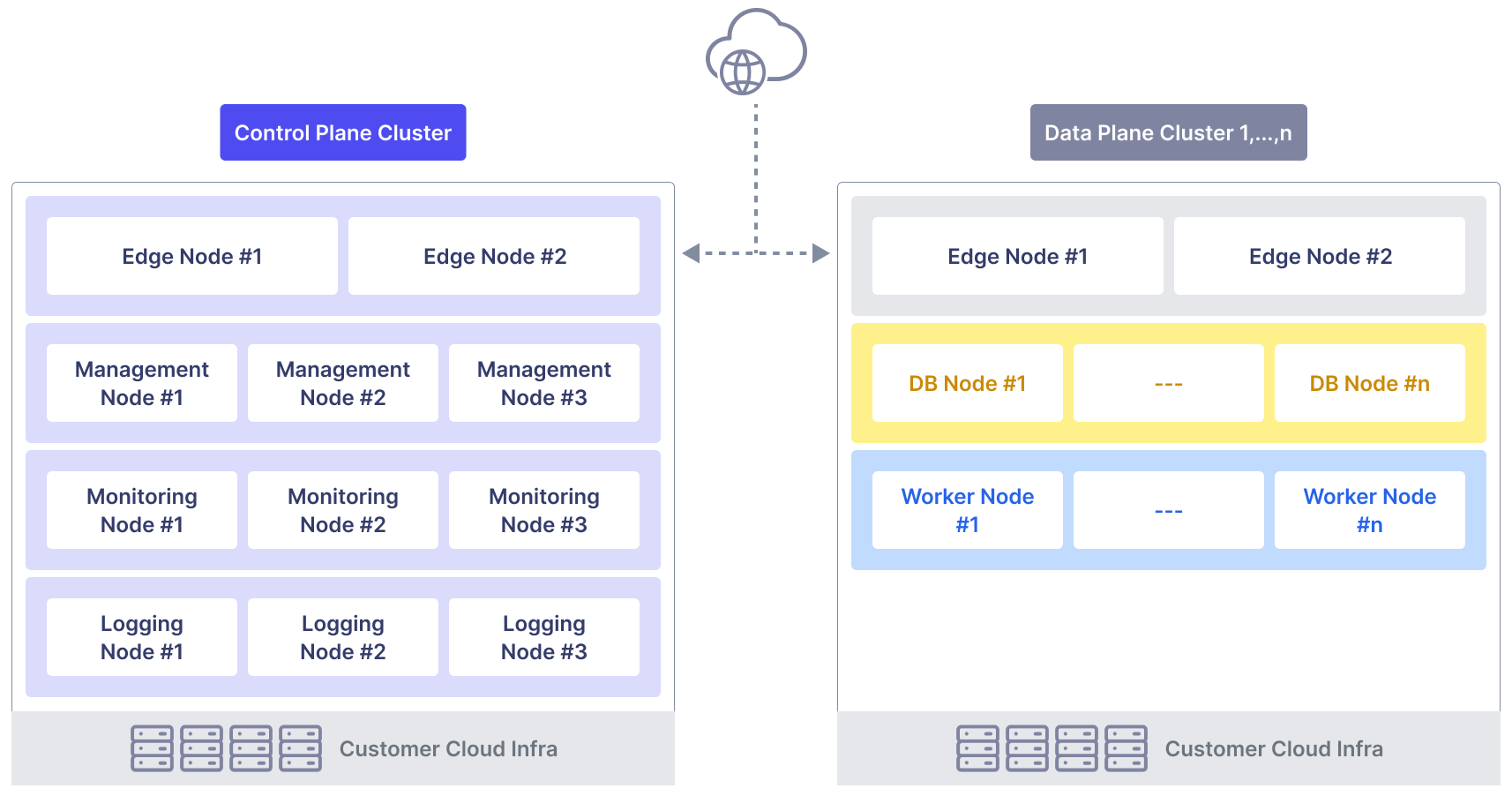

인프라 아키텍처

Kubernetes는 클러스터를 작업 노드 그룹으로 구성합니다. Control Plane Cluster은 아래와 같이 Edge, Management, Monitoring 및 Logging 노드 그룹으로 구성됩니다. Data Plane Cluster는 비즈니스 작업 부하를 위한 작업 노드와 필요에 따라 추가 Edge 및 데이터베이스(DB) 노드 그룹을 포함합니다.

• Edge nodes: Kubernetes 클러스터의 작업 부하를 외부 네트워크에 노출하기 위해 Ingress 컨트롤러를 처리합니다.
• Management nodes: 컨테이너 관리 서비스에서 제공하는 추가 서비스 호스팅.
• Monitoring nodes: 컨테이너 관리 서비스를 위한 모니터링 서비스 실행.
• Logging nodes: 컨테이너 관리 서비스를 위한 로깅 서비스 실행.
