Grafana Monitoring Dashboards
thông tin
Khi truy cập bảng điều khiển Grafana thông qua Web Console, bạn sẽ được đăng nhập tự động.
mẹo
Nếu truy cập thông qua trình duyệt web qua URL miền Grafana, bạn có thể đăng nhập bằng cùng thông tin tài khoản Cloud ZCP.
URL ví dụ: https://REALM_NAME-monitoring.REALM_NAME.cloudzcp.net/
Thay đổi Tổ chức
Các tổ chức Grafana được phân biệt bởi các đơn vị dự án đã đăng ký trong Web Console.
Nhấp vào biểu tượng ở góc dưới bên trái của Grafana để xem thông tin tài khoản và các menu liên quan.
Chọn menu Current Org để chuyển đổi tổ chức.

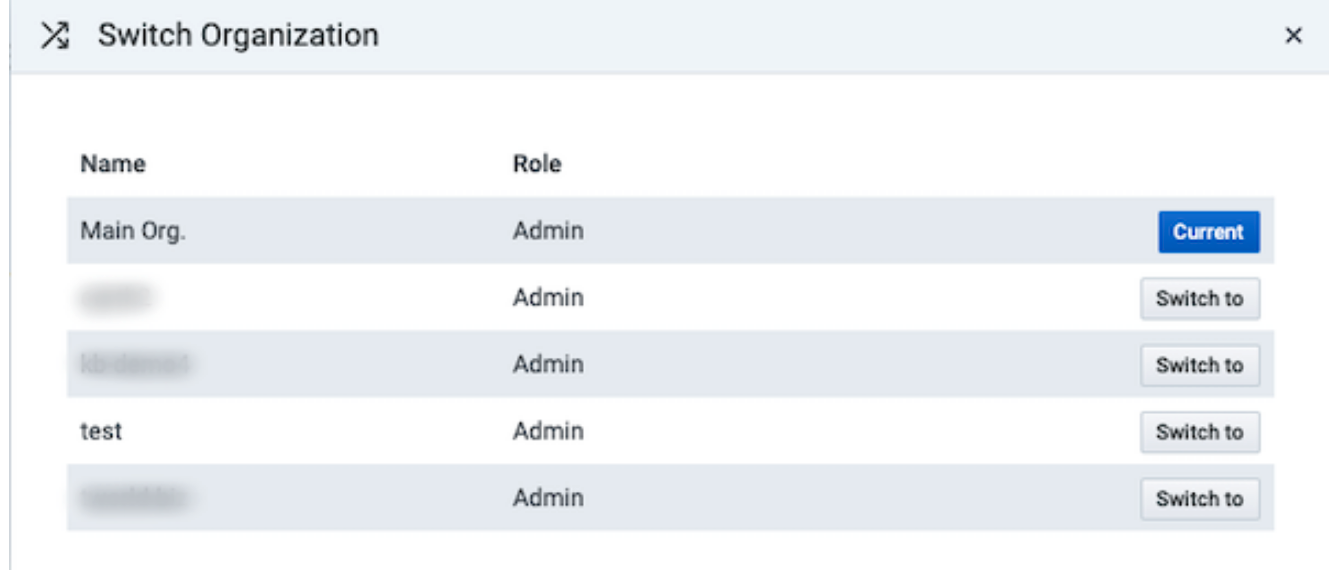

Trong popup Chuyển đổi Tổ chức, tổ chức hiện tại được đánh dấu bằng Current.
Nhấp vào nút Switch to cho tổ chức mà bạn muốn chuyển đến.
Bảng điều khiển
Bạn có thể theo dõi dữ liệu chỉ số đã thu thập thông qua các bảng điều khiển.
Nhấp vào biểu tượng Dashboard ở bên trái và đi đến tab Browse.
Các bảng điều khiển có sẵn có thể thay đổi tùy thuộc vào quyền hạn và tổ chức:

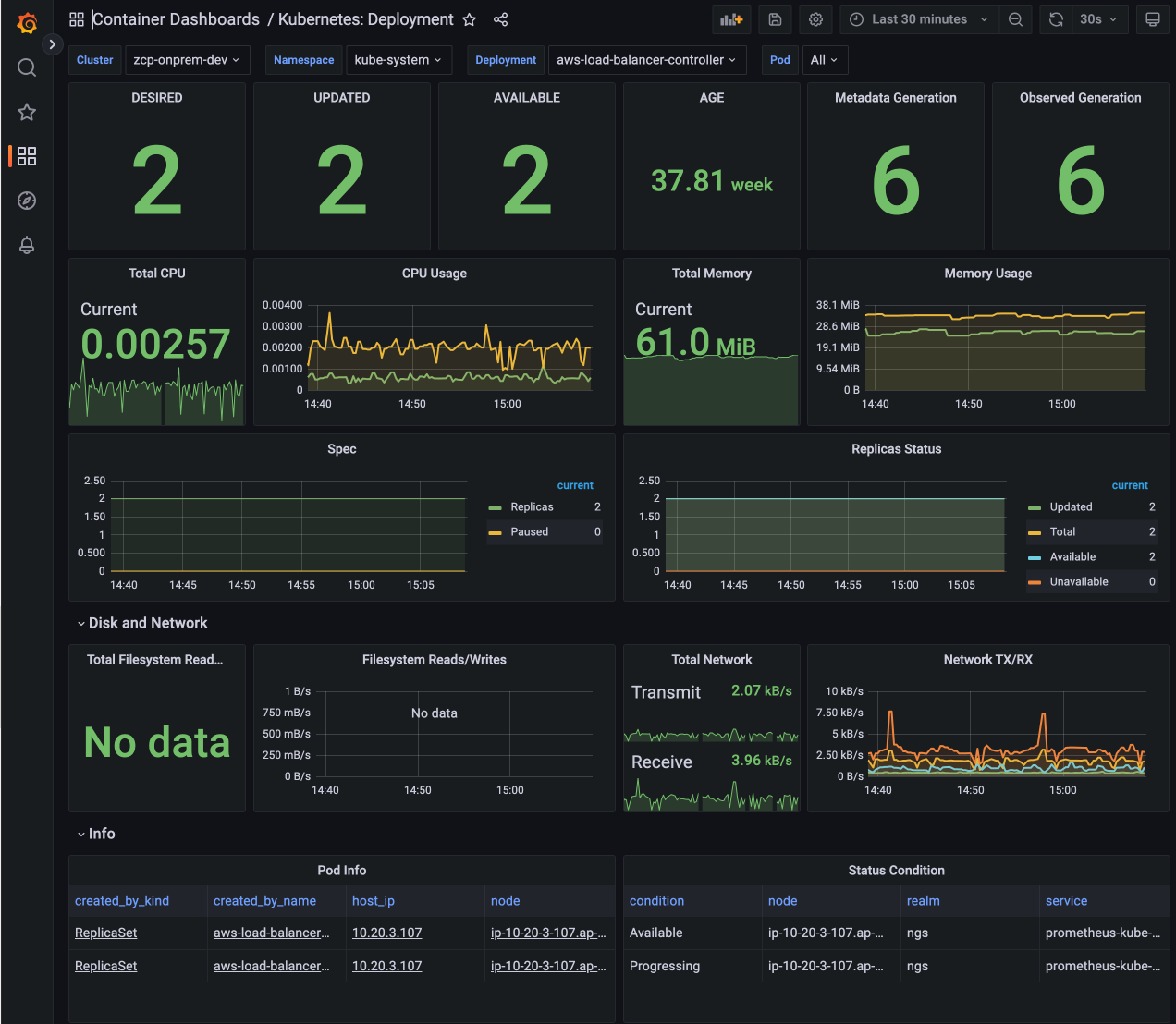

Nhấp vào một bảng điều khiển, ví dụ, bảng điều khiển Kubernetes: Deployment:
Di chuột qua time range (mặc định: 1 giờ trước) để xem khoảng thời gian tìm kiếm hiện tại.
Nhấp vào trường thời gian để mở một popup để cấu hình khoảng thời gian tìm kiếm.
Bạn có thể chọn một Absolute time range hoặc Relative time range.
Trường bên phải cho phép bạn chọn refresh interval.

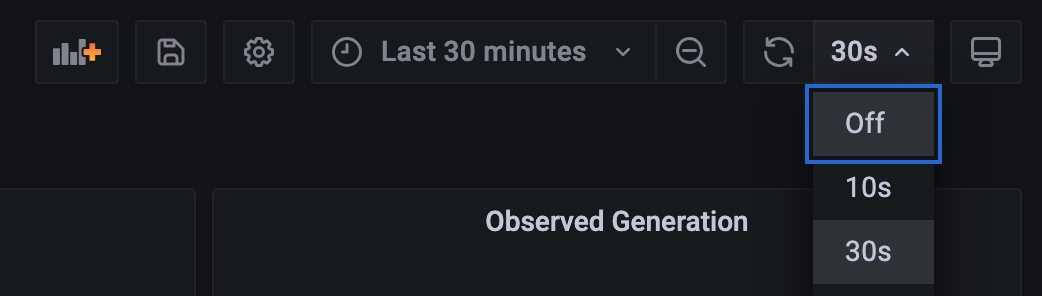

Nhấp vào refresh icon (mặc định: 10s) cho phép bạn thiết lập tần suất làm mới chỉ số.
Tùy chọn hàng đầu, Off, vô hiệu hóa tự động làm mới, trong khi các tùy chọn khác dao động từ 5 giây đến 1 ngày.
Việc chọn một khoảng thời gian làm mới sẽ áp dụng cài đặt đã chọn.
Các loại Bảng điều khiển
Cloud Z CP cung cấp các bảng điều khiển mặc định sau:
- Kubernetes: CronJob
- Kubernetes: DaemonSet
- Kubernetes: Deployment
- Kubernetes: Job
- Kubernetes: Pod
- Kubernetes: Tổng quan về Pod
- Kubernetes: ReplicaSet
- Kubernetes: StatefulSet
- Kubernetes: Tải công việc
ghi chú
Kubernetes: CronJob
Hiển thị thông tin CronJob như lịch trình, trạng thái hoạt động và tuổi thọ.
| Panel | Description |
|---|---|
| LỊCH TRÌNH | Số lượng CronJobs đã lên lịch |
| TẠM DỪNG | Số lượng CronJobs đã tạm dừng |
| HOẠT ĐỘNG | Số lượng CronJobs đang hoạt động |
| LỊCH TRÌNH CUỐI | Thời gian của lịch trình CronJob đã thực hiện cuối cùng |
| LỊCH TRÌNH TIẾP THEO | Thời gian đã lên lịch cho việc thực hiện CronJob tiếp theo |
| TUỔI | Thời gian đã trôi qua kể từ khi CronJob cũ nhất được tạo |
| Công việc | Thông tin về CronJobs |

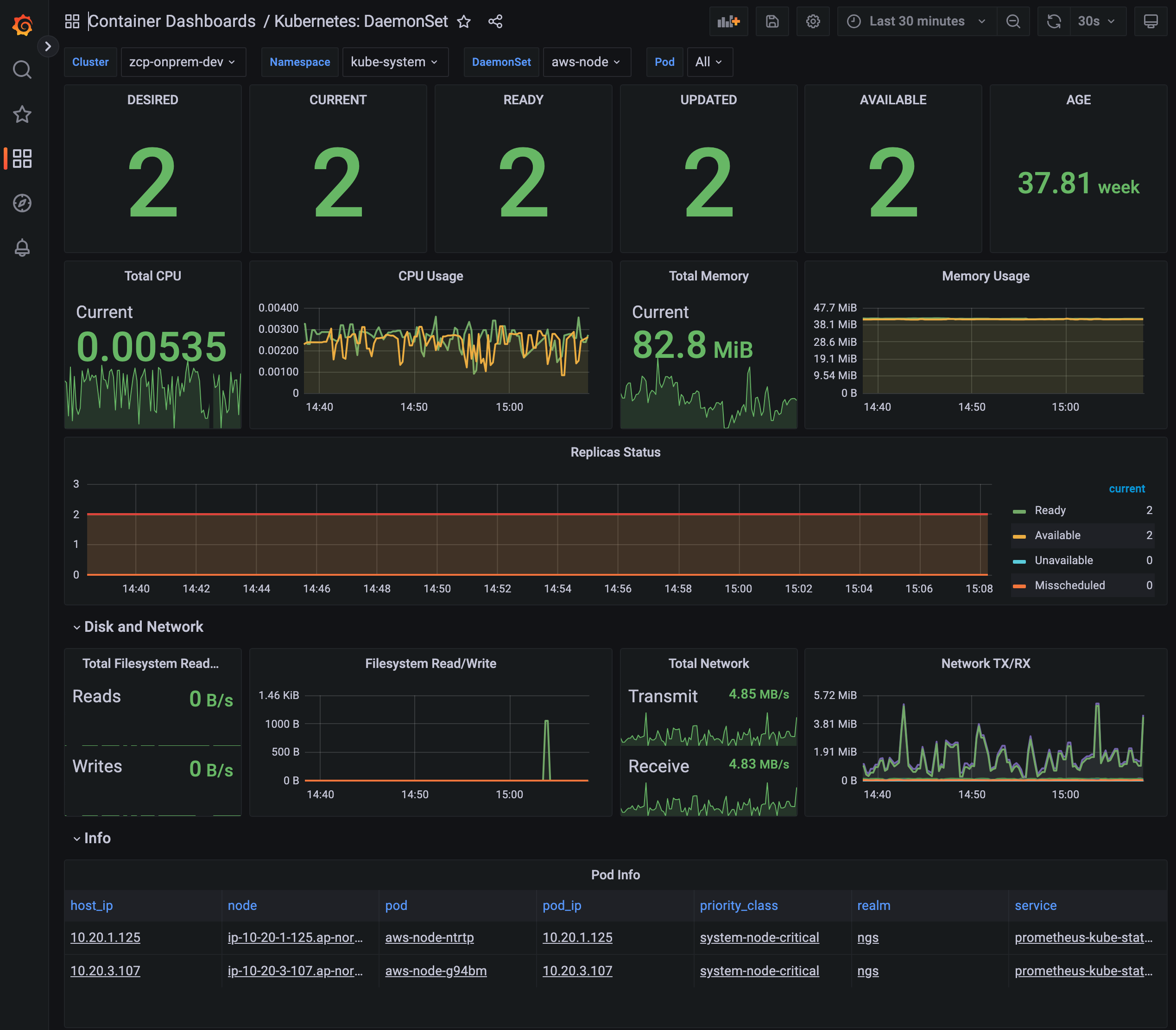

Kubernetes: DaemonSet
Đây là một bảng điều khiển hiển thị thông tin về DaemonSets (Số lượng bản sao, CPU/Bộ nhớ/Mạng/Hệ thống tệp, v.v.)
| Panel | Description |
|---|---|
| SỐ LƯỢNG MUỐN | Số lượng DaemonSets được yêu cầu để lên lịch |
| HIỆN TẠI | Số lượng DaemonSets hiện đang được lên lịch |
| SẴN SÀNG | Số lượng DaemonSets đang chạy và sẵn sàng |
| ĐÃ CẬP NHẬT | Số lượng DaemonSets đã được cập nhật |
| CÓ SẴN | Số lượng DaemonSets hiện đang chạy và đang sử dụng |
| TUỔI | Thời gian kể từ khi DaemonSet cũ nhất được tạo |
| Tổng CPU | Tổng mức sử dụng CPU (Core) của các container được tạo bởi DaemonSet |
| Mức sử dụng CPU | Mức sử dụng CPU của các container được tạo bởi DaemonSet |
| Tổng Bộ nhớ | Tổng mức sử dụng bộ nhớ (MiB) của các container được tạo bởi DaemonSet |
| Mức sử dụng Bộ nhớ | Mức sử dụng bộ nhớ của các container được tạo bởi DaemonSet |
| Trạng thái Bản sao | Trạng thái của các bản sao DaemonSet (Sẵn sàng / Có sẵn / Không có sẵn / Bị lên lịch sai / Đã lên lịch) |
| Tổng Mạng | Tổng mức sử dụng mạng (MBps) của các container được tạo bởi DaemonSet |
| Tổng Đọc/Ghi Hệ thống tệp | Tổng mức sử dụng đọc/ghi hệ thống tệp của các container được tạo bởi DaemonSet |
| Đọc/Ghi Hệ thống tệp | Mức sử dụng đọc/ghi hệ thống tệp của các container được tạo bởi DaemonSet |
| Tổng Mạng TX/RX | Tổng mức sử dụng mạng TX/RX của các container được tạo bởi DaemonSet |
| Mạng TX/RX | Mức sử dụng mạng TX/RX của các container được tạo bởi DaemonSet |
| Thông tin Pod | Thông tin về các pod DaemonSet. Nhấp vào một mục sẽ điều hướng đến Container Dashboards / Kubernetes: Pod |
Kubernetes: Deployment
Đây là một bảng điều khiển hiển thị thông tin về Deployments (Số lượng bản sao, CPU/Bộ nhớ/Mạng/Hệ thống tệp, v.v.)
| Panel | Description |
|---|---|
| SỐ LƯỢNG MUỐN | Số lượng bản sao Deployment được yêu cầu để lên lịch |
| ĐÃ CẬP NHẬT | Số lượng bản sao Deployment đã được cập nhật |
| CÓ SẴN | Số lượng bản sao Deployment hiện đang chạy và đang sử dụng |
| TUỔI | Thời gian kể từ khi Deployment cũ nhất được tạo |
| Tạo Metadata | Số lượng Deployments được tạo bởi metadata |
| Tạo Quan sát | Số lượng Deployments được tạo bởi quan sát |
| Tổng CPU | Tổng mức sử dụng CPU (Core) của các container được tạo bởi Deployment |
| Mức sử dụng CPU | Mức sử dụng CPU của các container được tạo bởi Deployment |
| Tổng Bộ nhớ | Tổng mức sử dụng bộ nhớ (MiB) của các container được tạo bởi Deployment |
| Mức sử dụng Bộ nhớ | Mức sử dụng bộ nhớ của các container được tạo bởi Deployment |
| Đặc tả | Số lượng bản sao Deployment và bản sao tạm dừng |
| Trạng thái Bản sao | Trạng thái của các bản sao Deployment (Sẵn sàng / Có sẵn / Không có sẵn / Bị lên lịch sai / Đã lên lịch) |
| Tổng Mạng | Tổng mức sử dụng mạng (MBps) của các container được tạo bởi Deployment |
| Tổng Đọc/Ghi Hệ thống tệp | Tổng mức sử dụng đọc/ghi hệ thống tệp của các container được tạo bởi Deployment |
| Đọc/Ghi Hệ thống tệp | Mức sử dụng đọc/ghi hệ thống tệp của các container được tạo bởi Deployment |
| Tổng Mạng TX/RX | Tổng mức sử dụng mạng TX/RX của các container được tạo bởi Deployment |
| Mạng TX/RX | Mức sử dụng mạng TX/RX của các container được tạo bởi Deployment |
| Thông tin Pod | Thông tin về các pod được tạo bởi Deployment. Nhấp vào một mục sẽ điều hướng đến "Container Dashboards / Kubernetes: Pod`` |
| Trạng thái Điều kiện | Trạng thái của các pod được tạo bởi Deployment |
| Sự kiện | Thông tin sự kiện của các Deployments |
| Sự kiện Pod | Thông tin sự kiện của các pod Deployment |

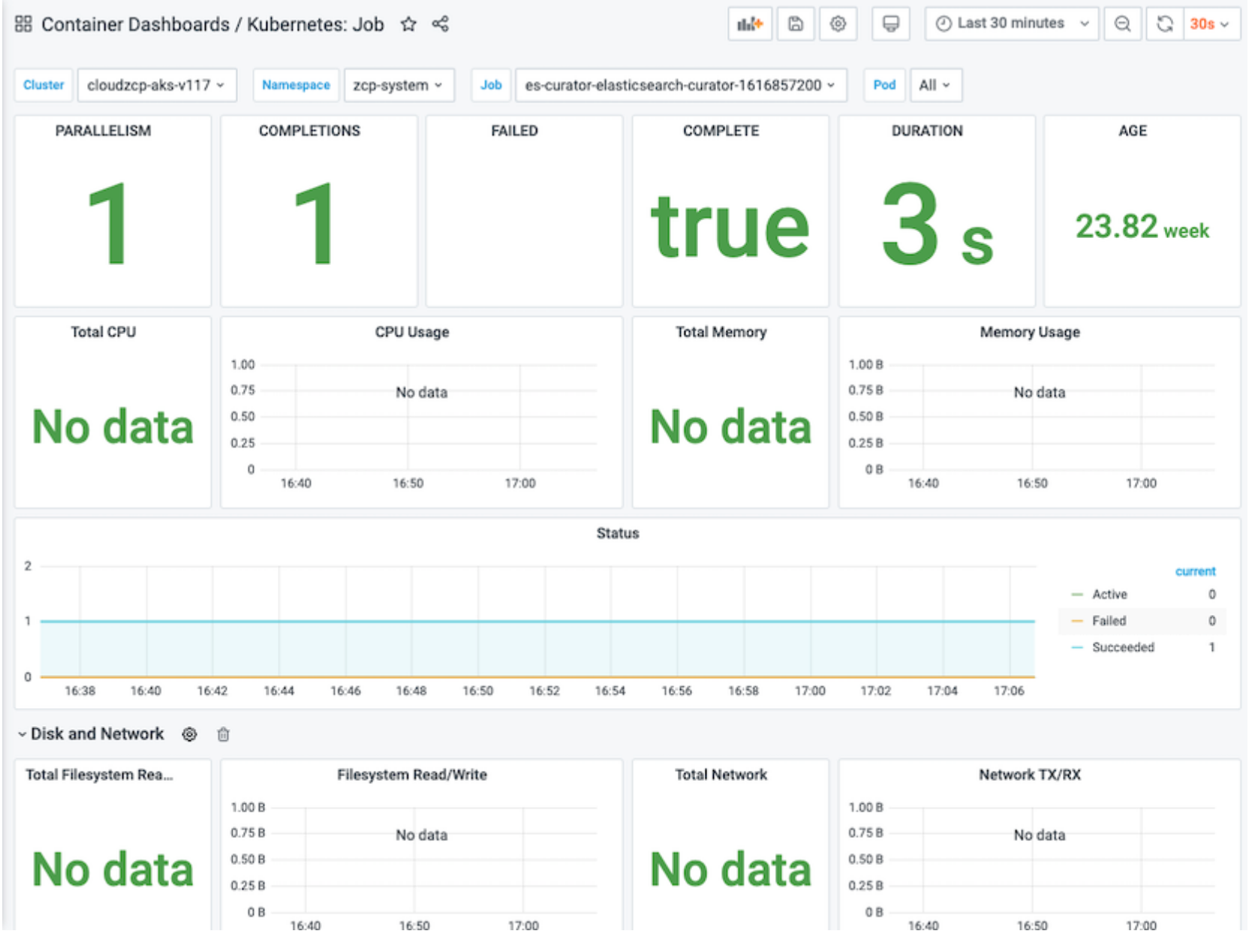

Kubernetes: Job
Đây là một bảng điều khiển hiển thị thông tin về Jobs (Số lượng bản sao, CPU/Bộ nhớ/Mạng/Hệ thống tệp, v.v.)
| Panel | Description |
|---|---|
| SONG SONG | Số lượng Jobs trong trạng thái Song song |
| HOÀN THÀNH | Số lượng Jobs trong trạng thái Hoàn thành |
| THẤT BẠI | Số lượng Jobs thất bại |
| HOÀN TẤT | Số lượng Jobs đã hoàn thành |
| THỜI GIAN | Thời gian từ khi bắt đầu Job đến khi hoàn thành |
| TUỔI | Thời gian kể từ khi Job cũ nhất được tạo |
| Tổng CPU | Tổng mức sử dụng CPU (Core) của các container được tạo bởi Job |
| Mức sử dụng CPU | Mức sử dụng CPU của các container được tạo bởi Job |
| Tổng Bộ nhớ | Tổng mức sử dụng bộ nhớ (MiB) của các container được tạo bởi Job |
| Mức sử dụng Bộ nhớ | Mức sử dụng bộ nhớ của các container được tạo bởi Job |
| Trạng thái | Trạng thái của Jobs (Hoạt động / Thất bại / Thành công) |
| Tổng Mạng | Tổng mức sử dụng mạng (MBps) của các container được tạo bởi Job |
| Tổng Filesystem Đọc/Ghi | Tổng mức sử dụng đọc/ghi filesystem của các container được tạo bởi Job |
| Đọc/Ghi Filesystem | Mức sử dụng đọc/ghi filesystem của các container được tạo bởi Job |
| Tổng Mạng TX/RX | Tổng mức sử dụng mạng TX/RX của các container được tạo bởi Job |
| Mạng TX/RX | Mức sử dụng mạng TX/RX của các container được tạo bởi Job |
| Thông tin Pod | Thông tin về các pod được tạo bởi Job. Nhấp vào một mục sẽ dẫn đến Container Dashboards / Kubernetes: Pod |

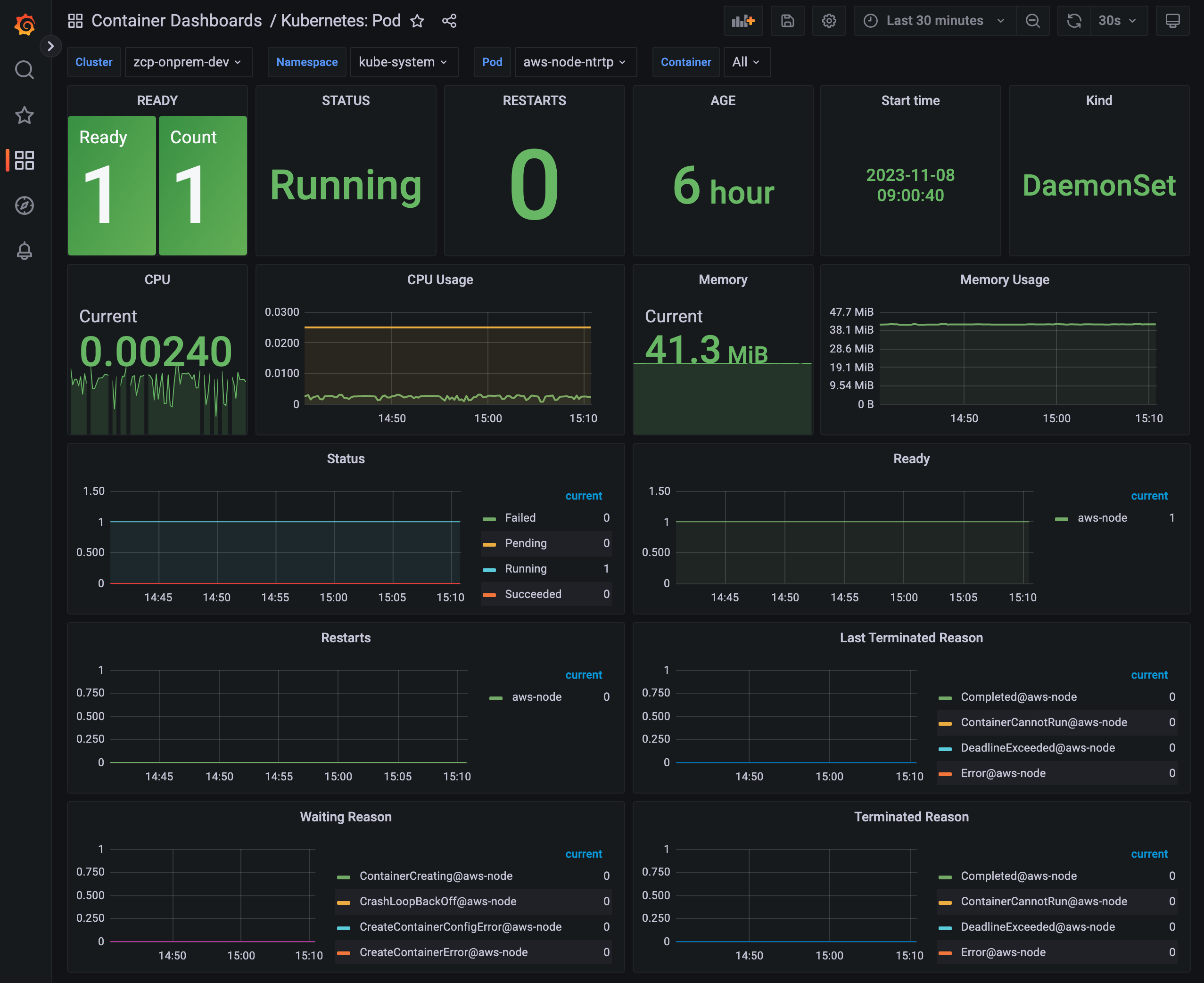

Kubernetes: Pod
Đây là một bảng điều khiển hiển thị thông tin tóm tắt về các Pods (Replicas, CPU/Memory/Network/Filesystem, v.v.)
| Panel | Description |
|---|---|
| SẴN SÀNG | Số lượng Pods có Containers trong trạng thái Sẵn sàng/Bình thường |
| TRẠNG THÁI | Trạng thái của Pod |
| KHỞI ĐỘNG LẠI | Tổng số lượng Pods đã khởi động lại |
| TUỔI | Thời gian kể từ khi Pod cũ nhất được tạo |
| Thời gian bắt đầu | Ngày và giờ tạo của Pod cũ nhất |
| Loại | Loại của Pod |
| Tổng CPU | Tổng mức sử dụng CPU (Core) của các container được tạo bởi Pod |
| Mức sử dụng CPU | Mức sử dụng CPU của các container được tạo bởi Pod |
| Tổng Bộ nhớ | Tổng mức sử dụng bộ nhớ (MiB) của các container được tạo bởi Pod |
| Mức sử dụng bộ nhớ | Mức sử dụng bộ nhớ của các container được tạo bởi Pod |
| Trạng thái | Trạng thái của Pod (Thất bại / Đang chờ / Đang chạy / Thành công) |
| Sẵn sàng | Số lượng Containers trong trạng thái Sẵn sàng trong Pod |
| Khởi động lại | Số lượng Containers trong trạng thái Khởi động lại trong Pod |
| Lý do Dừng cuối cùng | Lý do cho lần dừng cuối cùng của Pod |
| Lý do Chờ | Lý do tại sao Pod đang ở trạng thái Chờ |
| Lý do Dừng | Lý do cho việc dừng Pod |
| Tổng Khối lượng | Tổng kích thước khối lượng của các Yêu cầu Khối lượng Bền (PVC) gắn với Pod |
| Khối lượng | Kích thước khối lượng của các PVC gắn với Pod |
| Tổng Mạng TX/RX | Tổng mức sử dụng mạng TX/RX của các container được tạo bởi Pod |
| Mạng TX/RX | Mức sử dụng mạng TX/RX của các container được tạo bởi Pod |
| Tổng Filesystem Đọc/Ghi | Tổng mức sử dụng đọc/ghi filesystem của các container được tạo bởi Pod |
| Đọc/Ghi Filesystem | Mức sử dụng đọc/ghi filesystem của các container được tạo bởi Pod |
| Thông tin Pod | Thông tin về các Pods |
| Thông tin Container | Thông tin về các Containers |

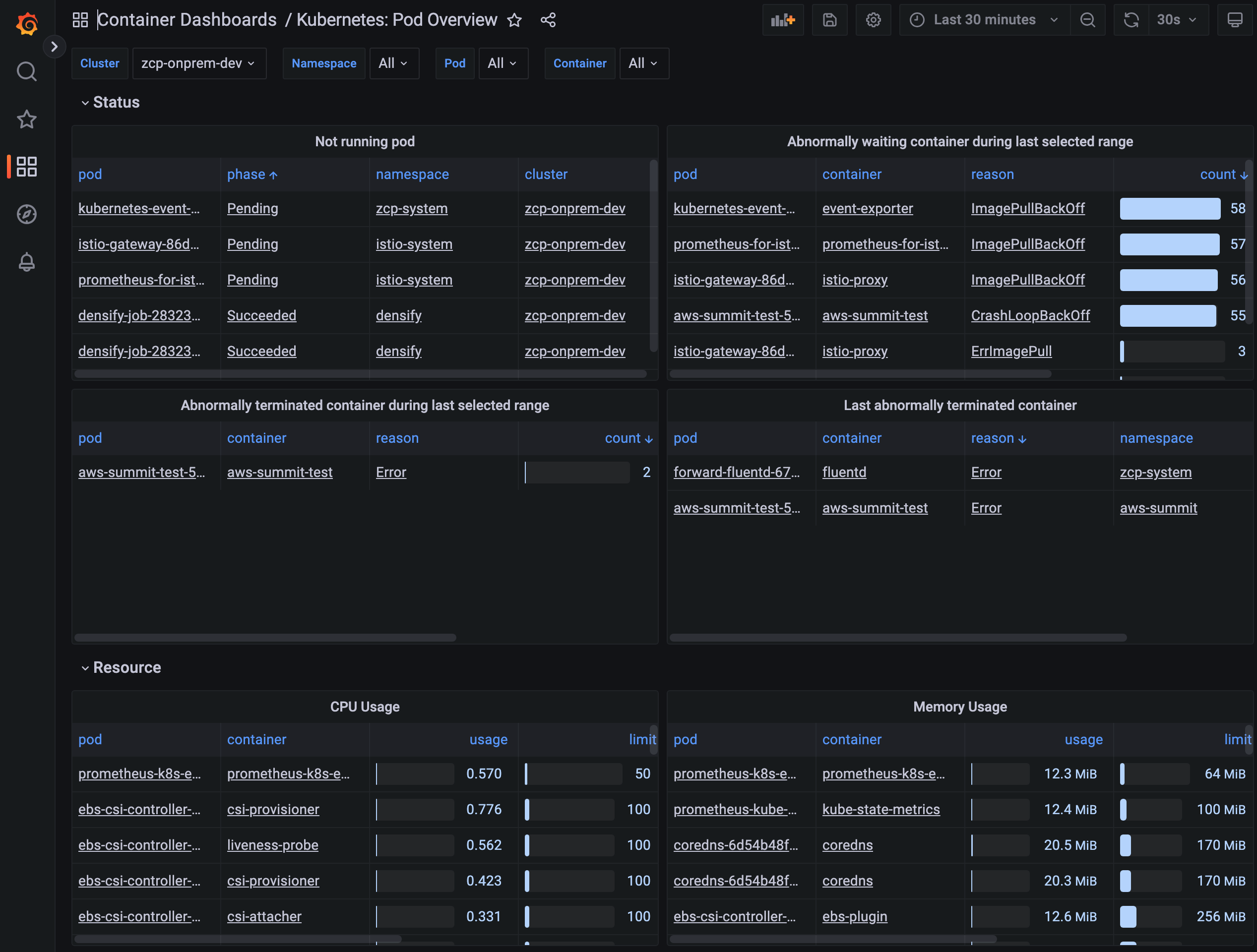

Kubernetes: Tổng quan Pod
Đây là một bảng điều khiển hiển thị thông tin tóm tắt về các Pods (trạng thái Pod, số lần khởi động lại, mức sử dụng CPU/Memory/Network/Volume/Filesystem, v.v.)
| Panel | Description |
|---|---|
| Pod không chạy | Tổng số lượng Pods không chạy |
| Container chờ bất thường trong khoảng thời gian đã chọn cuối cùng | Thông tin về các Containers đã ở trạng thái chờ bất thường, bao gồm số lần xảy ra và lý do. Nhấp vào một mục sẽ dẫn đến Container Dashboards / Kubernetes: Pod |
| Container dừng bất thường trong khoảng thời gian đã chọn cuối cùng | Thông tin về các Containers đã ở trạng thái dừng bất thường, bao gồm số lần xảy ra và lý do. Nhấp vào một mục sẽ dẫn đến Container Dashboards / Kubernetes: Pod |
| Container dừng bất thường cuối cùng | Thông tin về Container cuối cùng đã ở trạng thái dừng, bao gồm lý do. Nhấp vào một mục sẽ dẫn đến Container Dashboards / Kubernetes: Pod |
| Mức sử dụng CPU | Mức sử dụng CPU của các Containers được tạo bởi Pod. Nhấp vào một mục sẽ dẫn đến Container Dashboards / Kubernetes: Pod |
| Mức sử dụng bộ nhớ | Mức sử dụng bộ nhớ của các Containers được tạo bởi Pod. Nhấp vào một mục sẽ dẫn đến Container Dashboards / Kubernetes: Pod |
| Mức sử dụng Khối lượng | Mức sử dụng PVC (Yêu cầu Khối lượng Bền) của các Containers được tạo bởi Pod |
Kubernetes: ReplicaSet
Đây là một bảng điều khiển hiển thị thông tin về ReplicaSets (Replicas, CPU/Memory/Network/Filesystem, v.v.)
| Panel | Description |
|---|---|
| MONG MUỐN | Số lượng ReplicaSets được yêu cầu để lập lịch |
| ĐÃ CẬP NHẬT | Số lượng ReplicaSets đã được cập nhật |
| CÓ SẴN | Số lượng ReplicaSets hiện đang chạy và đang sử dụng |
| TUỔI | Thời gian kể từ khi ReplicaSet cũ nhất được tạo |
| Tạo Metadata | Số lượng ReplicaSets được tạo bởi metadata |
| Tạo Quan sát | Số lượng ReplicaSets được tạo bởi quan sát |
| Tổng CPU | Tổng mức sử dụng CPU (Core) của các container được tạo bởi ReplicaSet |
| Mức sử dụng CPU | Mức sử dụng CPU của các container được tạo bởi ReplicaSet |
| Tổng Bộ nhớ | Tổng mức sử dụng bộ nhớ (MiB) của các container được tạo bởi ReplicaSet |
| Mức sử dụng bộ nhớ | Mức sử dụng bộ nhớ của các container được tạo bởi ReplicaSet |
| Trạng thái Replicas | Trạng thái của các bản sao ReplicaSet (Sẵn sàng / Đã gán đầy đủ / Không khả dụng) |
| Tổng Mạng | Tổng mức sử dụng mạng (MBps) của các container được tạo bởi ReplicaSet |
| Tổng Filesystem Đọc/Ghi | Tổng mức sử dụng đọc/ghi filesystem của các container được tạo bởi ReplicaSet |
| Đọc/Ghi Filesystem | Mức sử dụng đọc/ghi filesystem của các container được tạo bởi ReplicaSet |
| Tổng Mạng TX/RX | Tổng mức sử dụng mạng TX/RX của các container được tạo bởi ReplicaSet |
| Mạng TX/RX | Mức sử dụng mạng TX/RX của các container được tạo bởi ReplicaSet |
| Thông tin Pod | Thông tin về các Pods được tạo bởi ReplicaSet. Nhấp vào một mục sẽ dẫn đến Container Dashboards / Kubernetes: Pod |
| Sự kiện | Thông tin sự kiện của ReplicaSets |
| Sự kiện Pod | Thông tin sự kiện của các Pods được tạo bởi ReplicaSet |

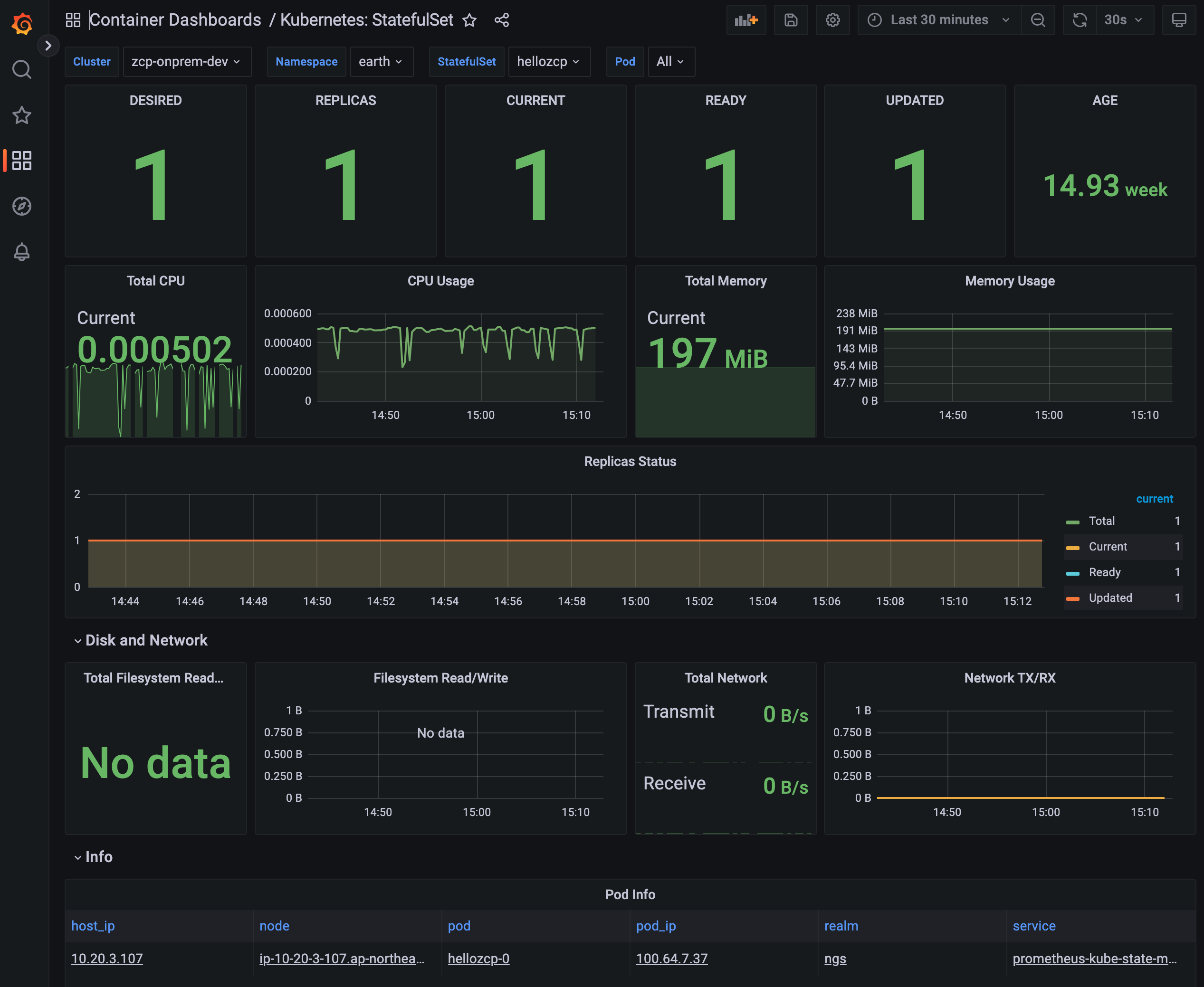

Kubernetes: StatefulSet
Đây là một bảng điều khiển hiển thị thông tin về StatefulSets (Replicas, CPU/Memory/Network/Filesystem, v.v.)
| Panel | Description |
|---|---|
| MONG MUỐN | Số lượng bản sao StatefulSet được yêu cầu để lập lịch |
| BẢN SAO | Số lượng bản sao StatefulSet |
| HIỆN TẠI | Số lượng bản sao StatefulSet hiện tại |
| SẴN SÀNG | Số lượng bản sao StatefulSet đã sẵn sàng |
| ĐÃ CẬP NHẬT | Số lượng bản sao StatefulSet đã được cập nhật |
| TUỔI | Thời gian kể từ khi bản sao StatefulSet cũ nhất được tạo |
| Tổng CPU | Tổng mức sử dụng CPU (Core) của các container được tạo bởi các bản sao StatefulSet |
| Mức sử dụng CPU | Mức sử dụng CPU của các container được tạo bởi các bản sao StatefulSet |
| Tổng Bộ nhớ | Tổng mức sử dụng bộ nhớ (MiB) của các container được tạo bởi các bản sao StatefulSet |
| Mức sử dụng bộ nhớ | Mức sử dụng bộ nhớ của các container được tạo bởi các bản sao StatefulSet |
| Trạng thái Replicas | Trạng thái của các bản sao StatefulSet (Tổng / Hiện tại / Sẵn sàng / Đã cập nhật) |
| Tổng Mạng | Tổng mức sử dụng mạng (MBps) của các container được tạo bởi các bản sao StatefulSet |
| Tổng Filesystem Đọc/Ghi | Tổng mức sử dụng đọc/ghi filesystem của các container được tạo bởi các bản sao StatefulSet |
| Đọc/Ghi Filesystem | Mức sử dụng đọc/ghi filesystem của các container được tạo bởi các bản sao StatefulSet |
| Tổng Mạng TX/RX | Tổng mức sử dụng mạng TX/RX của các container được tạo bởi các bản sao StatefulSet |
| Mạng TX/RX | Mức sử dụng mạng TX/RX của các container được tạo bởi các bản sao StatefulSet |
| Thông tin Pod | Thông tin về các Pods được tạo bởi StatefulSet. Nhấp vào một mục sẽ dẫn đến Container Dashboards / Kubernetes: Pod |

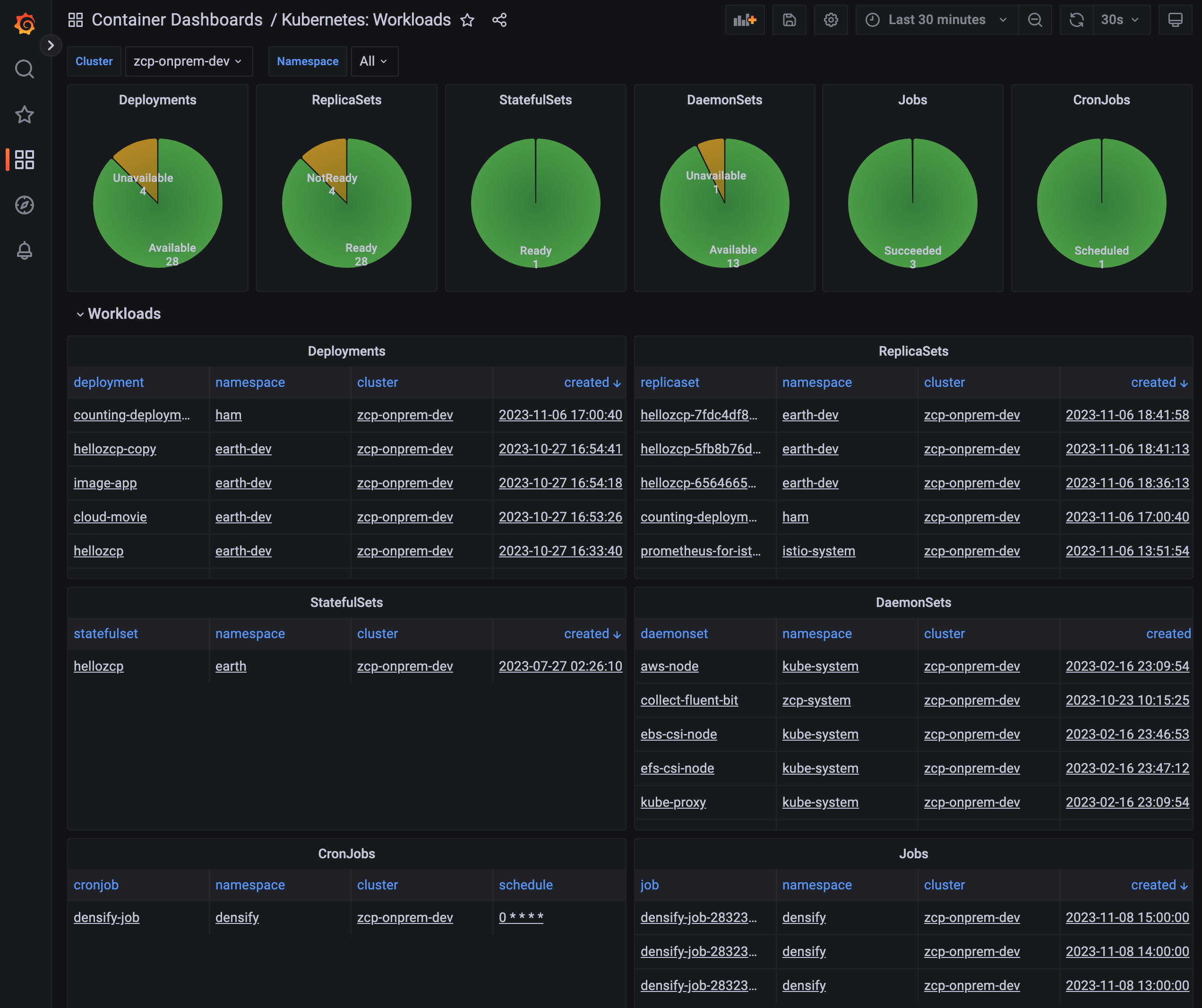

Kubernetes: Tải công việc
Đây là một bảng điều khiển hiển thị thông tin về Tải công việc (Triển khai, ReplicaSets, StatefulSets, DaemonSets, Jobs, CronJobs).
| Panel | Description |
|---|---|
| Triển khai | Số lượng Triển khai trong trạng thái Có sẵn / Không có sẵn |
| ReplicaSets | Số lượng ReplicaSets trong trạng thái Sẵn sàng / Không sẵn sàng |
| StatefulSets | Số lượng StatefulSets trong trạng thái Sẵn sàng / Không sẵn sàng |
| DaemonSets | Số lượng DaemonSets trong trạng thái Có sẵn / Không có sẵn |
| Jobs | Số lượng Jobs trong trạng thái Thành công / Đang hoạt động / Thất bại |
| CronJobs | Số lượng CronJobs trong trạng thái Tạm dừng Đúng / Sai |
| Deployments | Thông tin về Deployments. Nhấp vào một mục sẽ điều hướng đến Container Dashboards / Kubernetes: Deployment |
| ReplicaSets | Thông tin về ReplicaSets. Nhấp vào một mục sẽ điều hướng đến Container Dashboards / Kubernetes: ReplicaSet |
| StatefulSets | Thông tin về StatefulSets. Nhấp vào một mục sẽ điều hướng đến Container Dashboards / Kubernetes: StatefulSet |
| DaemonSets | Thông tin về DaemonSets. Nhấp vào một mục sẽ điều hướng đến Container Dashboards / Kubernetes: DaemonSet |
| CronJobs | Thông tin về CronJobs. Nhấp vào một mục sẽ điều hướng đến Container Dashboards / Kubernetes: CronJob |
| Jobs | Thông tin về Jobs. Nhấp vào một mục sẽ điều hướng đến Container Dashboards / Kubernetes: Job |
