Grafana Monitoring Dashboards

備考

Webコンソールを通じてGrafanaダッシュボードにアクセスすると、自動的にログインされます。

ヒント

GrafanaドメインURLを介してウェブブラウザからアクセスする場合、同じ Cloud ZCP アカウントの資格情報を使用してログインできます。

例のURL: https://REALM_NAME-monitoring.REALM_NAME.cloudzcp.net/

組織の変更

Grafanaの組織は、Webコンソールに登録されたプロジェクト単位によって区別されます。

Grafanaの左下隅にあるアイコンをクリックして、アカウント情報と関連メニューを表示します。

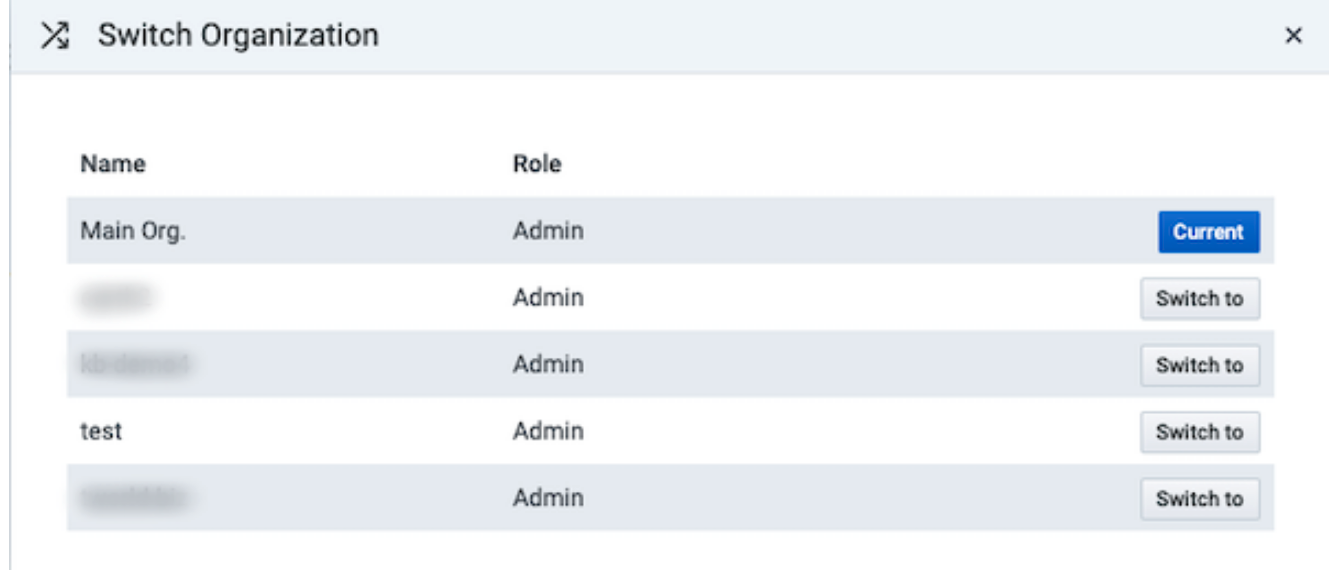

Current Org メニューを選択して、組織を切り替えます。

組織切り替えポップアップでは、現在の組織が Current でマークされています。

切り替えたい組織の Switch to ボタンをクリックします。

ダッシュボード

収集したメトリックデータをダッシュボードを通じて監視できます。

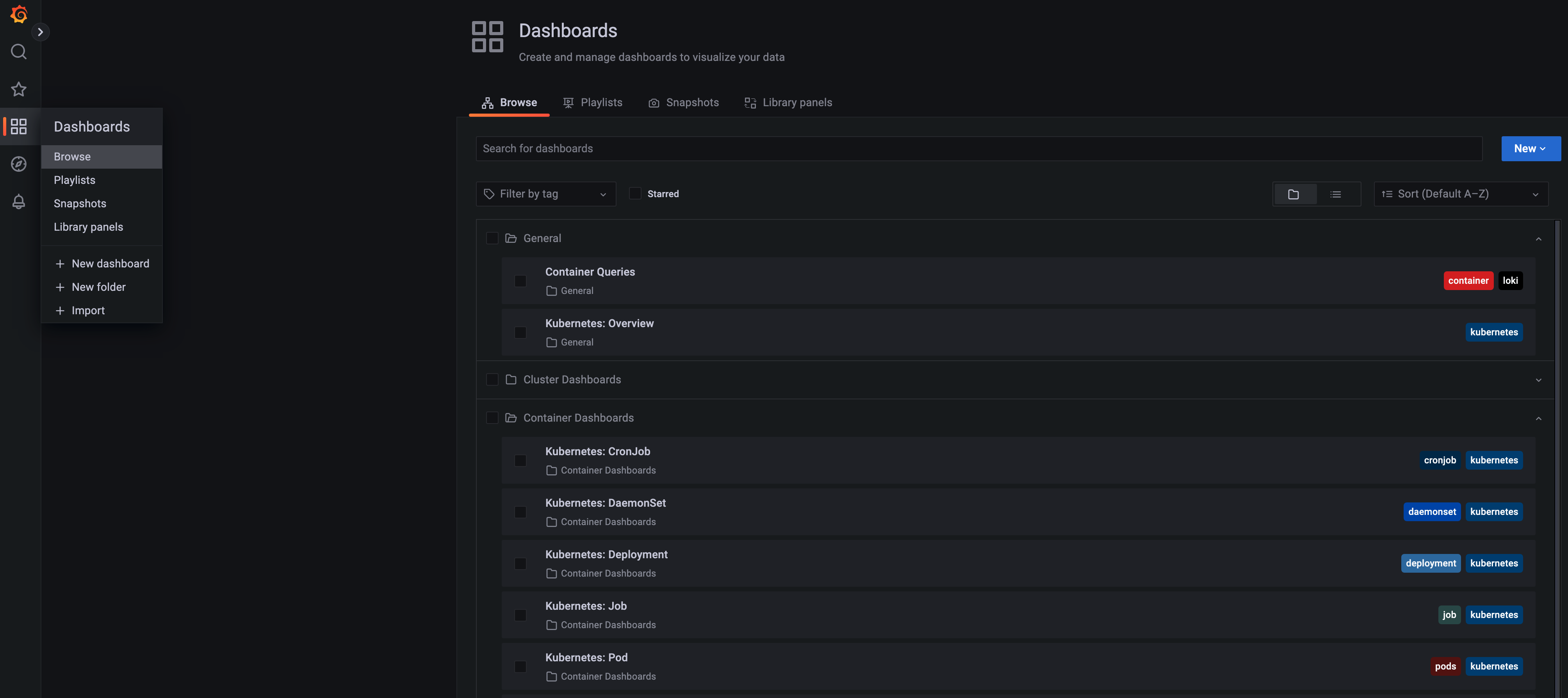

左側の Dashboard アイコンをクリックして、Browse タブに移動します。

利用可能なダッシュボードは、権限や組織によって異なる場合があります：

ダッシュボードをクリックします。例えば、Kubernetes: Deployment ダッシュボードをクリックします：

time range (デフォルト: 最後の1時間) にカーソルを合わせると、現在の検索期間が表示されます。

時間フィールドをクリックすると、検索期間を設定するためのポップアップが開きます。

Absolute time range または Relative time range を選択できます。

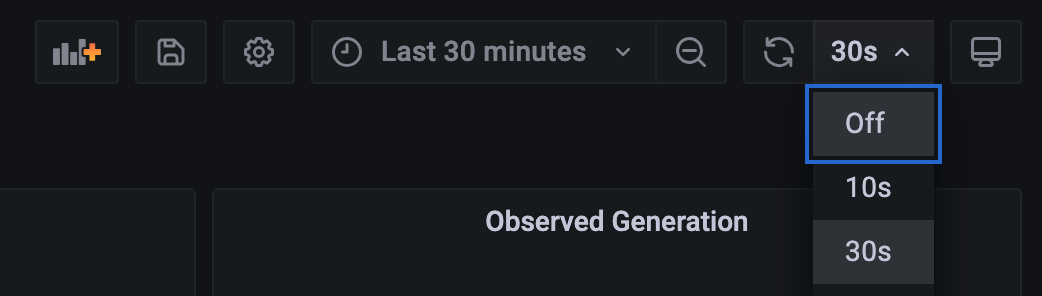

右側のフィールドでは、refresh interval を選択できます。

refresh icon (デフォルト: 10s) をクリックすると、メトリックの更新頻度を設定できます。

最上部のオプション Off は自動更新を無効にし、他のオプションは5秒から1日までの範囲です。

更新間隔を選択すると、選択した設定が適用されます。

ダッシュボードの種類

Cloud Z CPは、以下のデフォルトダッシュボードを提供します：

Kubernetes: CronJob
Kubernetes: DaemonSet
Kubernetes: Deployment
Kubernetes: Job
Kubernetes: Pod
Kubernetes: Pod Overview
Kubernetes: ReplicaSet
Kubernetes: StatefulSet
Kubernetes: Workloads

注記

参考: https://grafana.com/docs/grafana/v7.5/dashboards/

Kubernetes: CronJob

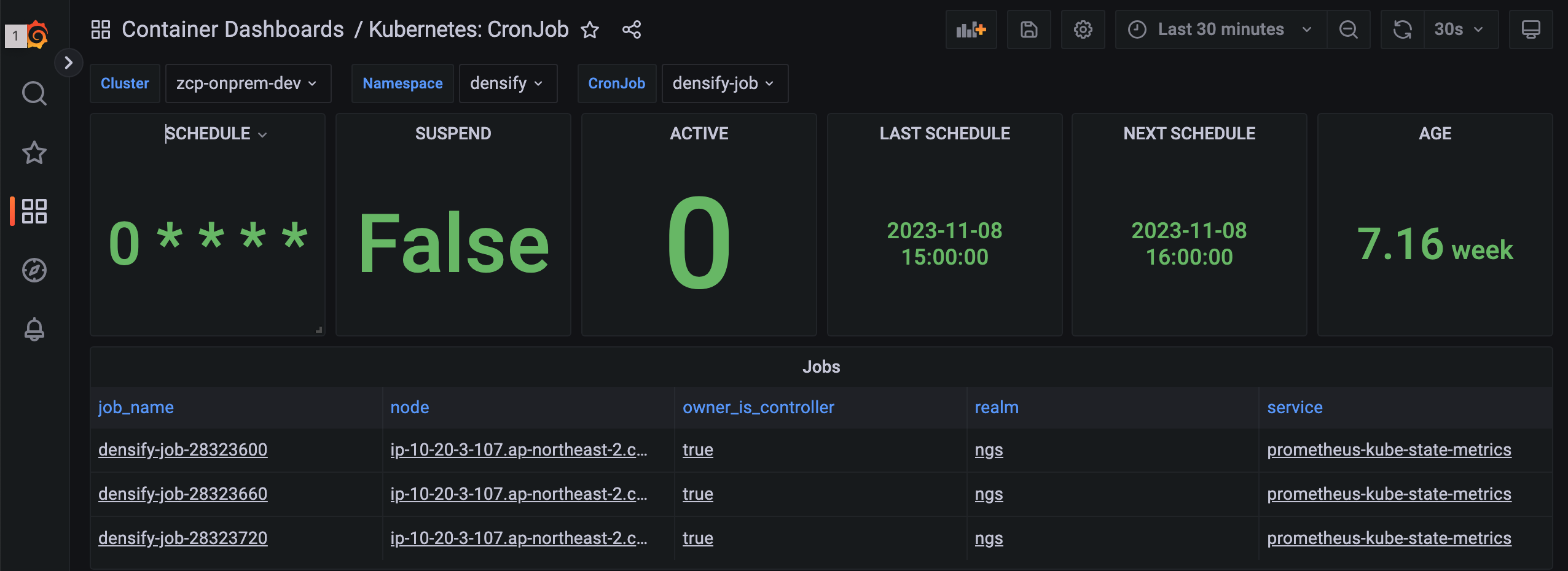

CronJobの情報（スケジュール、アクティブ状態、経過時間など）を表示します。

Panel	Description
SCHEDULE	スケジュールされたCronJobの数
SUSPEND	一時停止されたCronJobの数
ACTIVE	アクティブなCronJobの数
LAST SCHEDULE	最後に実行されたCronJobのスケジュールの時間
NEXT SCHEDULE	次のCronJob実行のためのスケジュール時間
AGE	最も古いCronJobが作成されてからの経過時間
Jobs	CronJobに関する情報

Kubernetes: DaemonSet

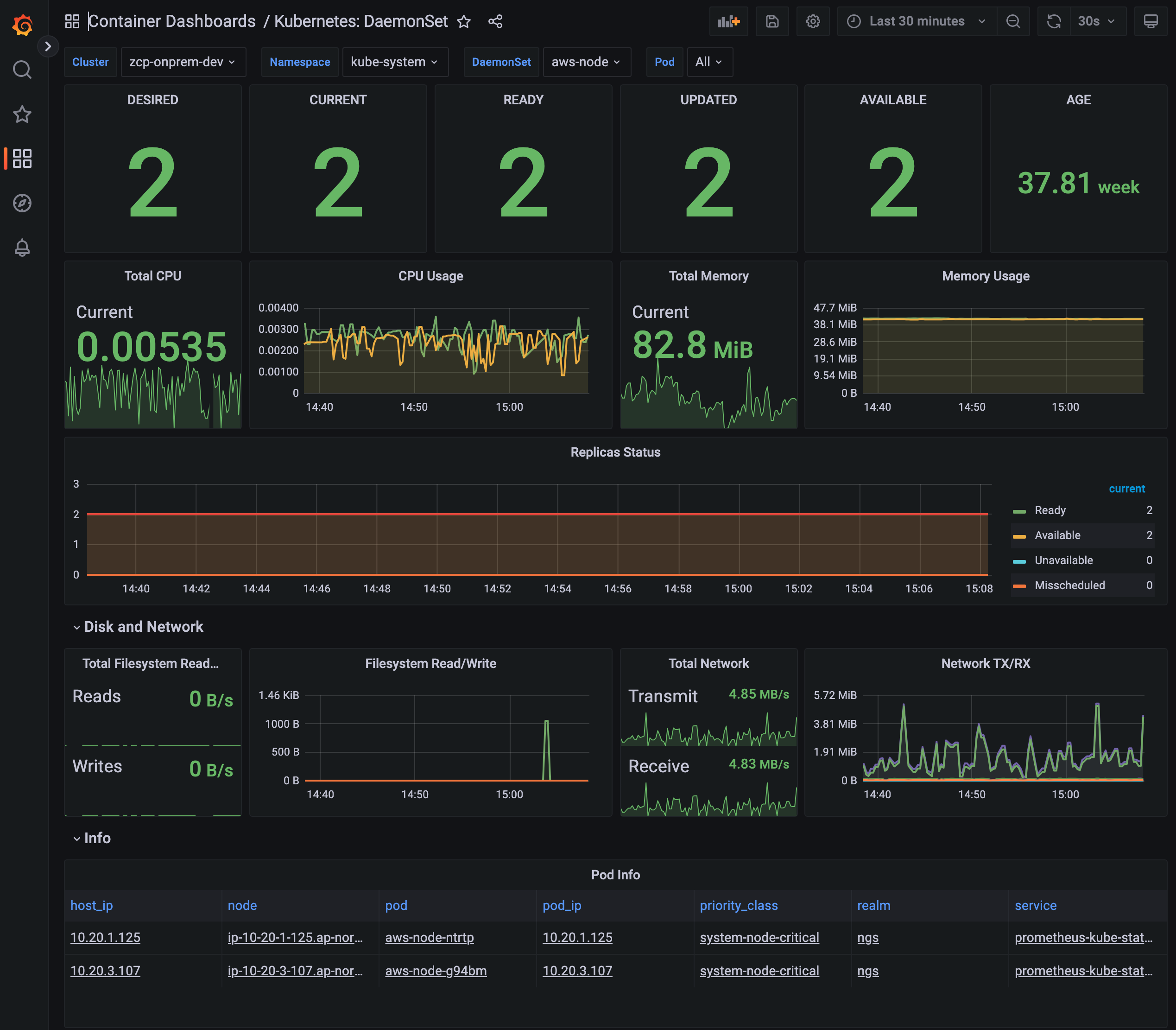

これは、DaemonSets（レプリカ、CPU/メモリ/ネットワーク/ファイルシステムなど）に関する情報を表示するダッシュボードです。

Panel	Description
DESIRED	スケジューリングのために要求されたDaemonSetの数
CURRENT	現在スケジュールされているDaemonSetの数
READY	実行中で準備が整ったDaemonSetの数
UPDATED	更新されたDaemonSetの数
AVAILABLE	現在実行中で使用中のDaemonSetの数
AGE	最も古いDaemonSetが作成されてからの期間
Total CPU	DaemonSetによって作成されたコンテナの総CPU使用量（コア）
CPU Usage	DaemonSetによって作成されたコンテナのCPU使用量
Total Memory	DaemonSetによって作成されたコンテナの総メモリ使用量（MiB）
Memory Usage	DaemonSetによって作成されたコンテナのメモリ使用量
Replicas Status	DaemonSetレプリカの状態（準備完了 / 利用可能 / 利用不可 / ミススケジュール / スケジュール済み）
Total Network	DaemonSetによって作成されたコンテナの総ネットワーク使用量（MBps）
Total Filesystem Read/Write	DaemonSetによって作成されたコンテナの総ファイルシステムの読み書き使用量
Filesystem Read/Write	DaemonSetによって作成されたコンテナのファイルシステムの読み書き使用量
Total Network TX/RX	DaemonSetによって作成されたコンテナの総ネットワークTX/RX使用量
Network TX/RX	DaemonSetによって作成されたコンテナのネットワークTX/RX使用量
Pod Info	DaemonSetポッドに関する情報。アイテムをクリックすると `Container Dashboards / Kubernetes: Pod` に移動します。

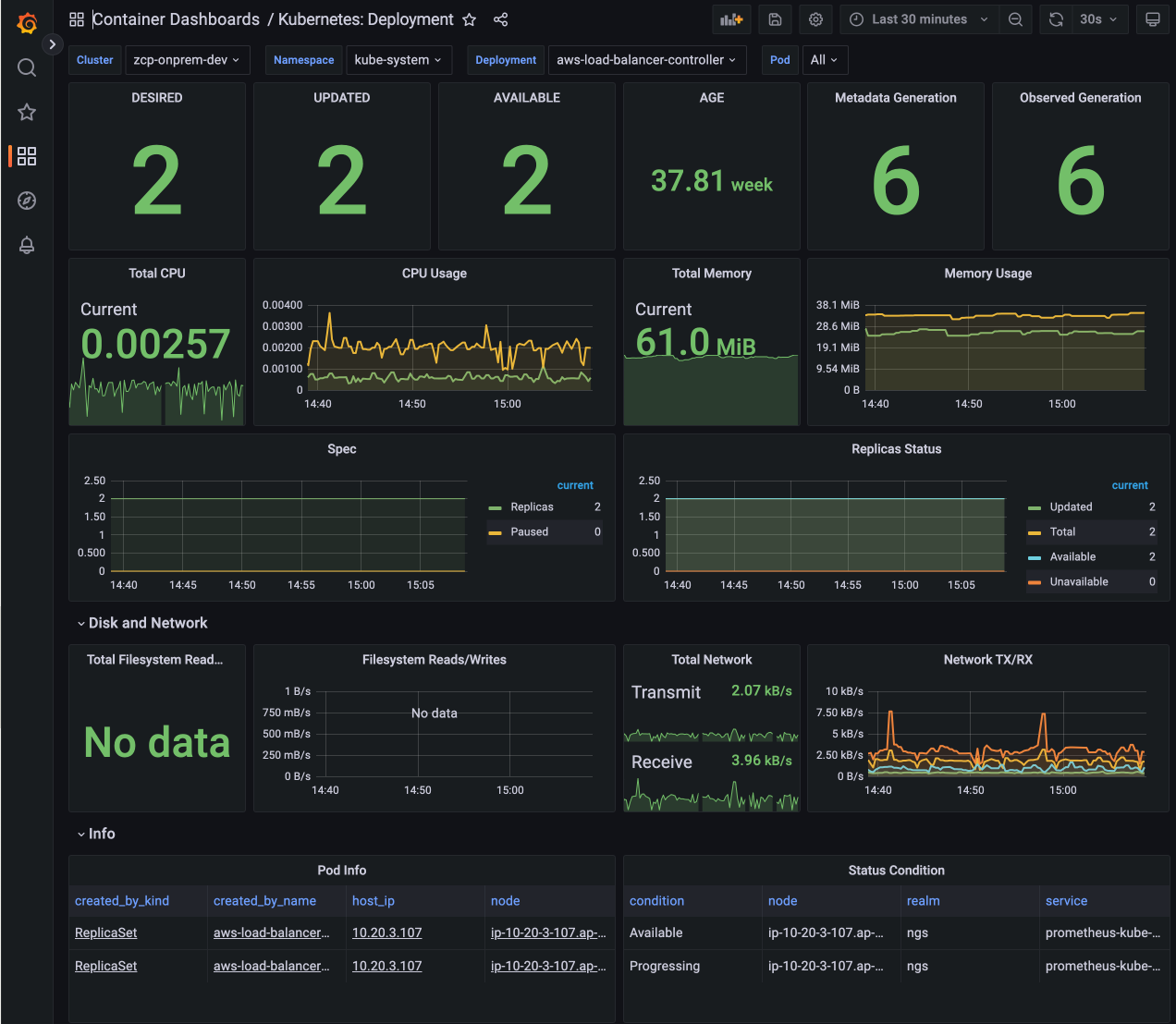

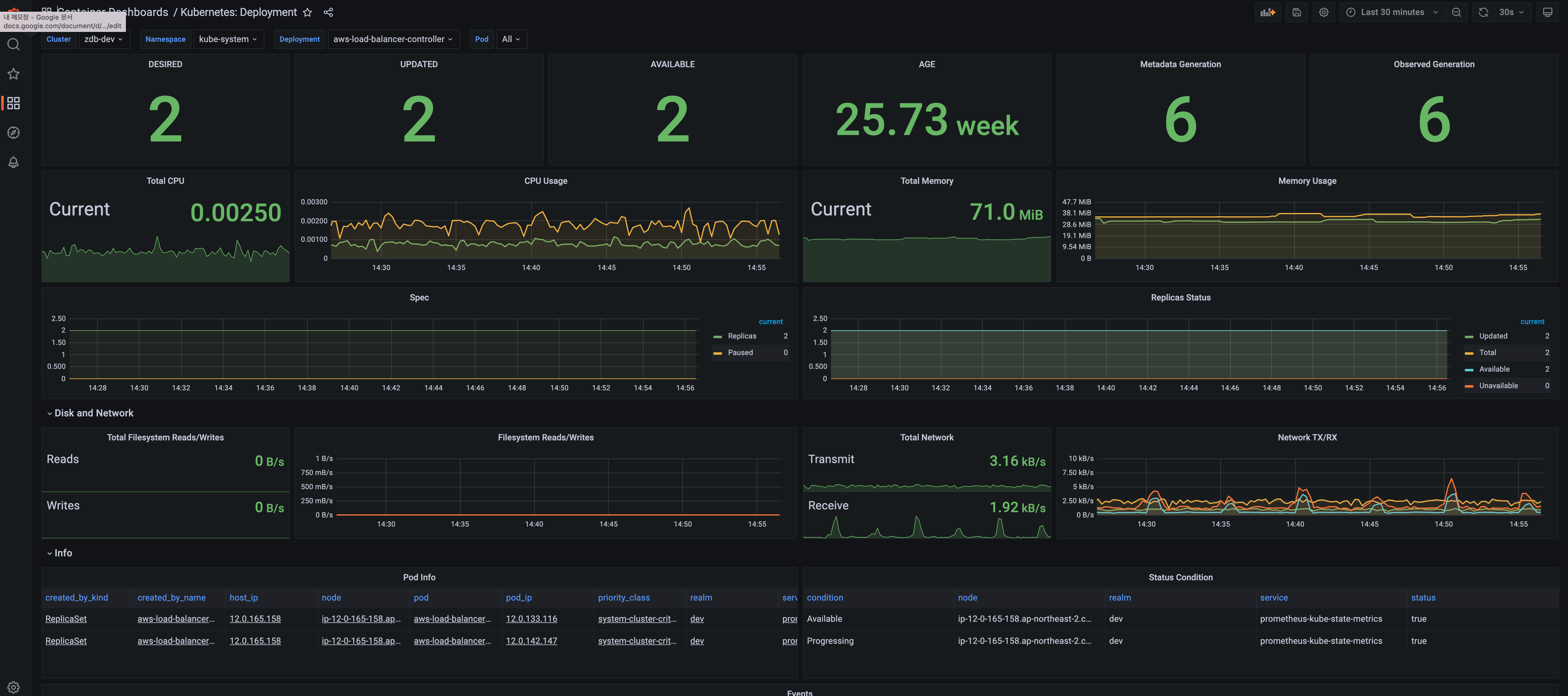

Kubernetes: Deployment

これは、Deployments（レプリカ、CPU/メモリ/ネットワーク/ファイルシステムなど）に関する情報を表示するダッシュボードです。

Panel	Description
DESIRED	スケジューリングのために要求されたDeploymentレプリカの数
UPDATED	更新されたDeploymentレプリカの数
AVAILABLE	現在実行中で使用中のDeploymentレプリカの数
AGE	最も古いDeploymentが作成されてからの期間
Metadata Generation	メタデータによって作成されたDeploymentの数
Observed Generation	観察によって作成されたDeploymentの数
Total CPU	Deploymentによって作成されたコンテナの総CPU使用量（コア）
CPU Usage	Deploymentによって作成されたコンテナのCPU使用量
Total Memory	Deploymentによって作成されたコンテナの総メモリ使用量（MiB）
Memory Usage	Deploymentによって作成されたコンテナのメモリ使用量
Spec	Deploymentレプリカと一時停止レプリカの数
Replicas Status	Deploymentレプリカの状態（準備完了 / 利用可能 / 利用不可 / ミススケジュール / スケジュール済み）
Total Network	Deploymentによって作成されたコンテナの総ネットワーク使用量（MBps）
Total Filesystem Read/Write	Deploymentによって作成されたコンテナの総ファイルシステムの読み書き使用量
Filesystem Read/Write	Deploymentによって作成されたコンテナのファイルシステムの読み書き使用量
Total Network TX/RX	Deploymentによって作成されたコンテナの総ネットワークTX/RX使用量
Network TX/RX	Deploymentによって作成されたコンテナのネットワークTX/RX使用量
Pod Info	Deploymentによって作成されたポッドに関する情報。アイテムをクリックすると "Container Dashboards / Kubernetes: Pod`` に移動します。
Status Condition	Deploymentによって作成されたポッドの状態
Events	Deploymentのイベント情報
Pod Events	Deploymentポッドのイベント情報

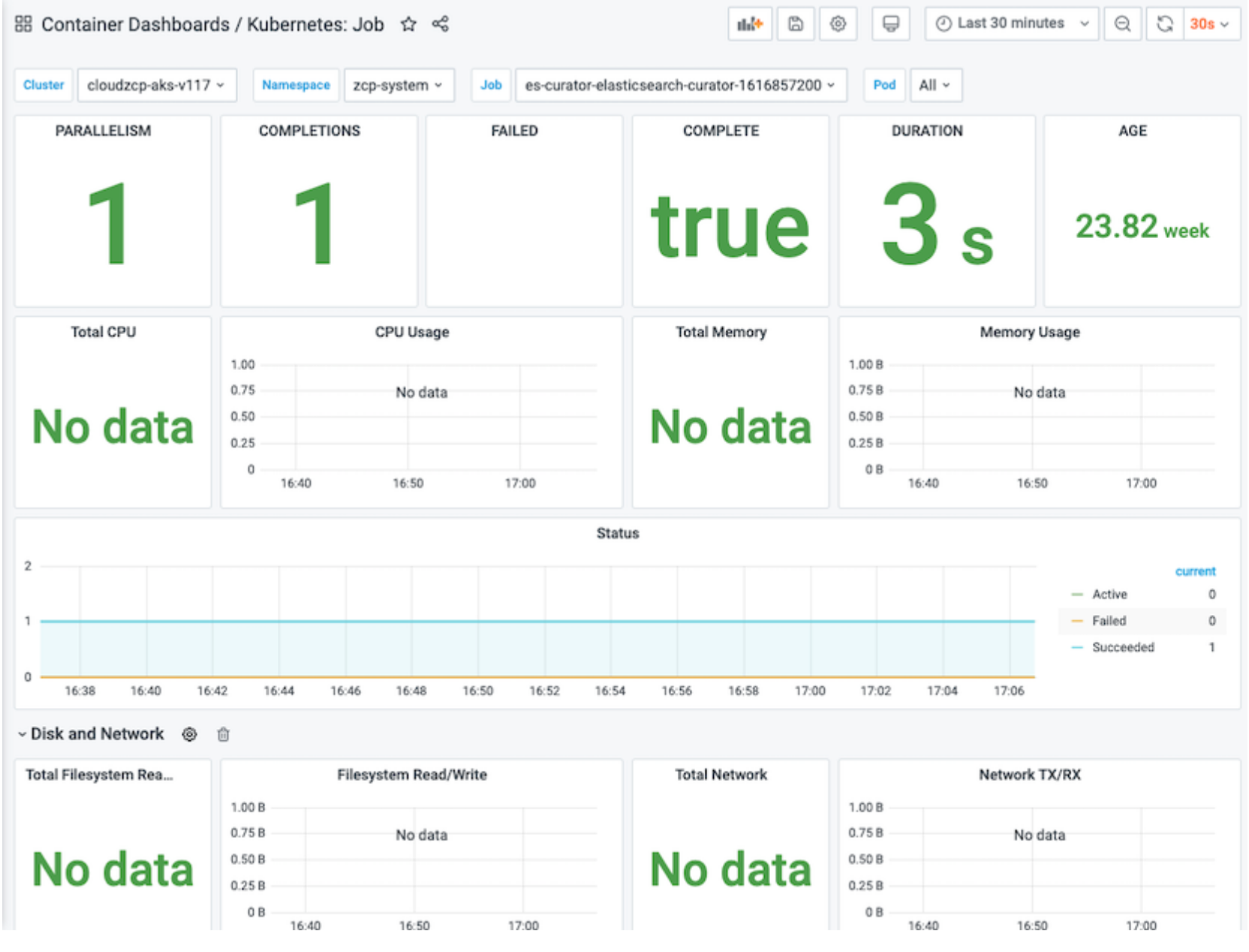

Kubernetes: Job

これは、Jobs（レプリカ、CPU/メモリ/ネットワーク/ファイルシステムなど）に関する情報を表示するダッシュボードです。

Panel	Description
PARALLELISM	`Parallelism` 状態のJobsの数
COMPLETIONS	`Completion` 状態のJobsの数
FAILED	失敗したJobsの数
COMPLETE	完了したJobsの数
DURATION	Jobの開始から完了までの期間
AGE	最も古いJobが作成されてからの期間
Total CPU	Jobによって作成されたコンテナの総CPU使用量（コア）
CPU Usage	Jobによって作成されたコンテナのCPU使用量
Total Memory	Jobによって作成されたコンテナの総メモリ使用量（MiB）
Memory Usage	Jobによって作成されたコンテナのメモリ使用量
Status	Jobsの状態（アクティブ / 失敗 / 成功）
Total Network	Jobによって作成されたコンテナの総ネットワーク使用量（MBps）
総ファイルシステム読み書き	ジョブによって作成されたコンテナの総ファイルシステム読み書き使用量
ファイルシステム読み書き	ジョブによって作成されたコンテナのファイルシステム読み書き使用量
総ネットワークTX/RX	ジョブによって作成されたコンテナの総ネットワークTX/RX使用量
ネットワークTX/RX	ジョブによって作成されたコンテナのネットワークTX/RX使用量
ポッド情報	ジョブによって作成されたポッドに関する情報。項目をクリックすると `Container Dashboards / Kubernetes: Pod` に移動します。

Kubernetes: Pod

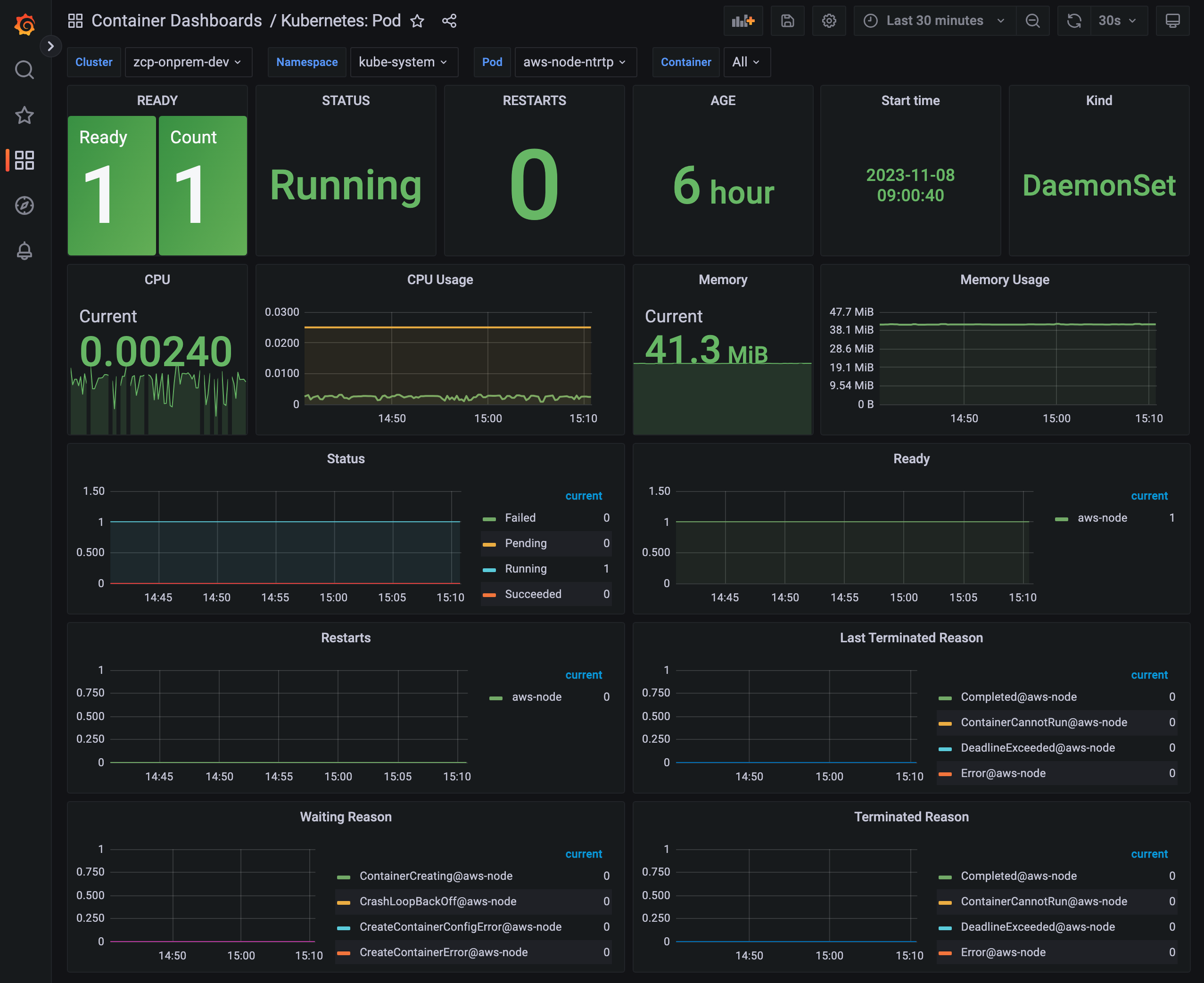

これは、ポッド（レプリカ、CPU/メモリ/ネットワーク/ファイルシステムなど）に関する要約情報を表示するダッシュボードです。

Panel	Description
準備完了	準備完了/正常状態のコンテナを持つポッドの数
ステータス	ポッドのステータス
再起動回数	再起動されたポッドの総数
年齢	最も古いポッドが作成されてからの期間
開始時間	最も古いポッドの作成日と時間
種類	ポッドの種類
総CPU	ポッドによって作成されたコンテナの総CPU使用量（コア）
CPU使用量	ポッドによって作成されたコンテナのCPU使用量
総メモリ	ポッドによって作成されたコンテナの総メモリ使用量（MiB）
メモリ使用量	ポッドによって作成されたコンテナのメモリ使用量
ステータス	ポッドのステータス（失敗 / 保留中 / 実行中 / 成功）
準備完了	ポッド内の準備完了状態のコンテナの数
再起動	ポッド内の再起動状態のコンテナの数
最後の終了理由	ポッドの最後の終了理由
待機理由	ポッドが待機状態にある理由
終了理由	ポッド終了の理由
総ボリューム	ポッドに接続されている永続ボリュームクレーム（PVC）の総ボリュームサイズ
ボリューム	ポッドに接続されているPVCのボリュームサイズ
総ネットワークTX/RX	ポッドによって作成されたコンテナの総ネットワークTX/RX使用量
ネットワークTX/RX	ポッドによって作成されたコンテナのネットワークTX/RX使用量
総ファイルシステム読み書き	ポッドによって作成されたコンテナの総ファイルシステム読み書き使用量
ファイルシステム読み書き	ポッドによって作成されたコンテナのファイルシステム読み書き使用量
ポッド情報	ポッドに関する情報
コンテナ情報	コンテナに関する情報

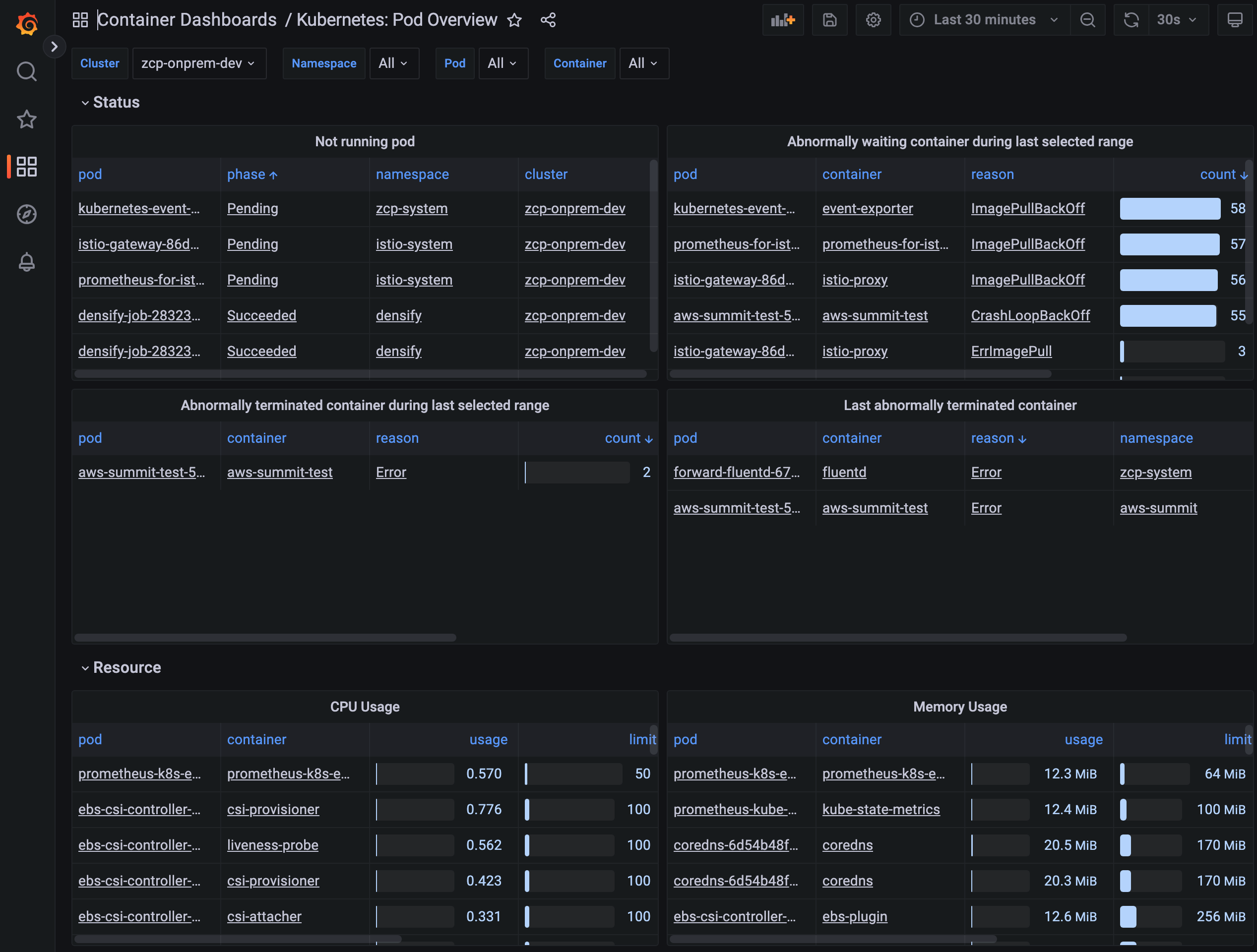

Kubernetes: Pod Overview

これは、ポッド（ポッドのステータス、再起動回数、CPU/メモリ/ネットワーク/ボリューム/ファイルシステム使用量など）に関する要約情報を表示するダッシュボードです。

Panel	Description
実行中でないポッド	実行中でないポッドの総数
最後に選択した範囲で異常に待機していたコンテナ	異常に `待機` 状態にあったコンテナに関する情報、発生回数と理由を含む。項目をクリックすると `Container Dashboards / Kubernetes: Pod` に移動します。
最後に選択した範囲で異常に終了したコンテナ	異常に `終了` 状態にあったコンテナに関する情報、発生回数と理由を含む。項目をクリックすると `Container Dashboards / Kubernetes: Pod` に移動します。
最後の異常終了したコンテナ	`終了` 状態にあった最後のコンテナに関する情報、理由を含む。項目をクリックすると `Container Dashboards / Kubernetes: Pod` に移動します。
CPU使用量	ポッドによって作成されたコンテナのCPU使用量。項目をクリックすると `Container Dashboards / Kubernetes: Pod` に移動します。
メモリ使用量	ポッドによって作成されたコンテナのメモリ使用量。項目をクリックすると `Container Dashboards / Kubernetes: Pod` に移動します。
ボリューム使用量	ポッドによって作成されたコンテナのPVC（永続ボリュームクレーム）使用量

Kubernetes: ReplicaSet

これは、レプリカセット（レプリカ、CPU/メモリ/ネットワーク/ファイルシステムなど）に関する情報を表示するダッシュボードです。

Panel	Description
希望数	スケジューリングのために要求されたレプリカセットの数
更新済み	更新されたレプリカセットの数
利用可能	現在実行中で使用中のレプリカセットの数
年齢	最も古いレプリカセットが作成されてからの期間
メタデータ生成	メタデータによって作成されたレプリカセットの数
観測世代	観測によって作成されたレプリカセットの数
総CPU	レプリカセットによって作成されたコンテナの総CPU使用量（コア）
CPU使用量	レプリカセットによって作成されたコンテナのCPU使用量
総メモリ	レプリカセットによって作成されたコンテナの総メモリ使用量（MiB）
メモリ使用量	レプリカセットによって作成されたコンテナのメモリ使用量
レプリカステータス	レプリカセットのレプリカのステータス（準備完了 / 完全ラベル付け / 利用不可）
総ネットワーク	レプリカセットによって作成されたコンテナの総ネットワーク使用量（MBps）
総ファイルシステム読み書き	レプリカセットによって作成されたコンテナの総ファイルシステム読み書き使用量
ファイルシステム読み書き	レプリカセットによって作成されたコンテナのファイルシステム読み書き使用量
総ネットワークTX/RX	レプリカセットによって作成されたコンテナの総ネットワークTX/RX使用量
ネットワークTX/RX	レプリカセットによって作成されたコンテナのネットワークTX/RX使用量
ポッド情報	レプリカセットによって作成されたポッドに関する情報。項目をクリックすると `Container Dashboards / Kubernetes: Pod` に移動します。
イベント	レプリカセットのイベント情報
ポッドイベント	レプリカセットによって作成されたポッドのイベント情報

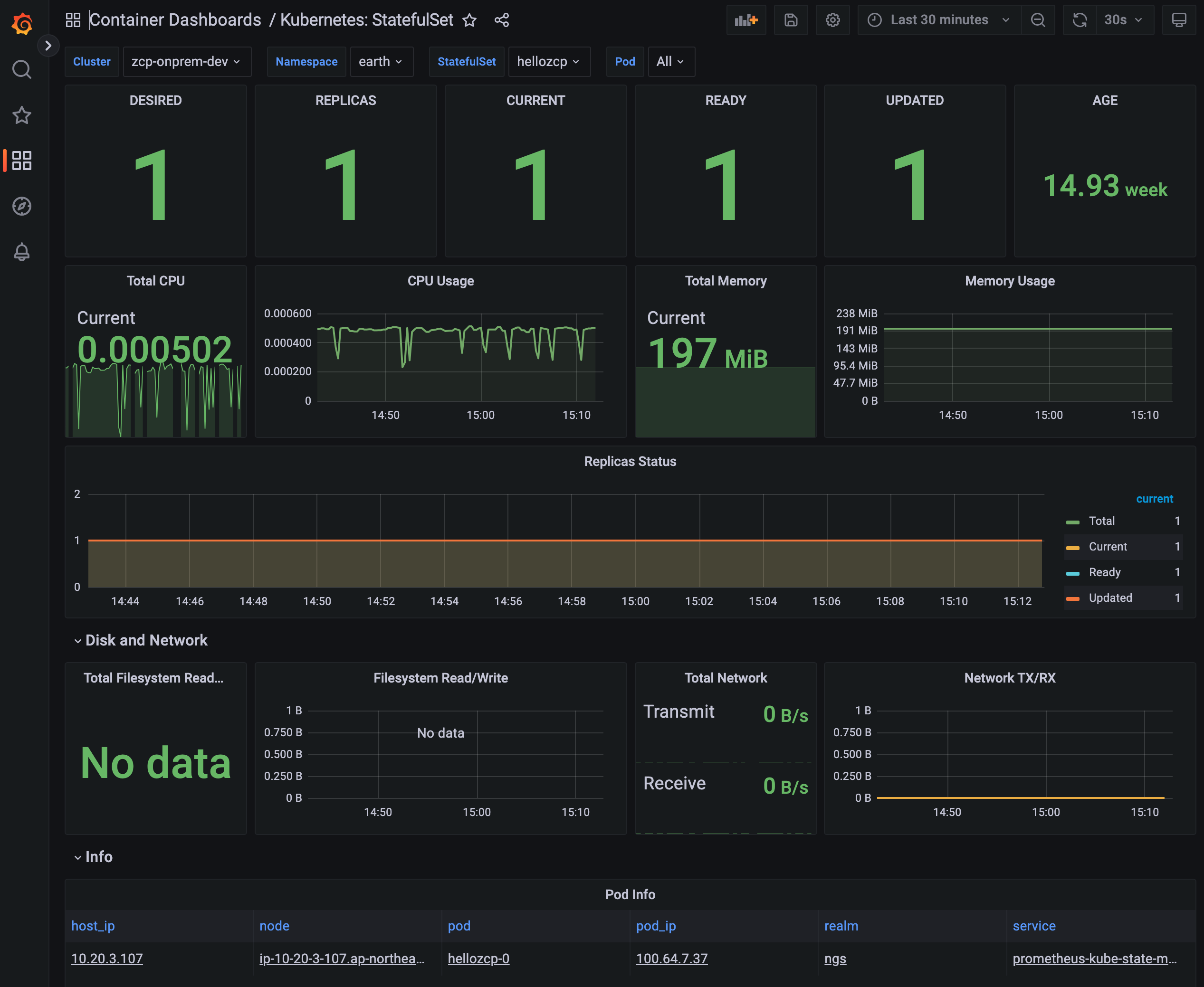

Kubernetes: StatefulSet

これは、ステートフルセット（レプリカ、CPU/メモリ/ネットワーク/ファイルシステムなど）に関する情報を表示するダッシュボードです。

Panel	Description
希望数	スケジューリングのために要求されたステートフルセットのレプリカ数
レプリカ数	ステートフルセットのレプリカ数
現在	現在のステートフルセットのレプリカ数
準備完了	準備完了のステートフルセットのレプリカ数
更新済み	更新されたステートフルセットのレプリカ数
年齢	最も古いステートフルセットのレプリカが作成されてからの期間
総CPU	ステートフルセットのレプリカによって作成されたコンテナの総CPU使用量（コア）
CPU使用量	ステートフルセットのレプリカによって作成されたコンテナのCPU使用量
総メモリ	ステートフルセットのレプリカによって作成されたコンテナの総メモリ使用量（MiB）
メモリ使用量	ステートフルセットのレプリカによって作成されたコンテナのメモリ使用量
レプリカステータス	ステートフルセットのレプリカのステータス（総数 / 現在 / 準備完了 / 更新済み）
総ネットワーク	ステートフルセットのレプリカによって作成されたコンテナの総ネットワーク使用量（MBps）
総ファイルシステム読み書き	ステートフルセットのレプリカによって作成されたコンテナの総ファイルシステム読み書き使用量
ファイルシステム読み書き	ステートフルセットのレプリカによって作成されたコンテナのファイルシステム読み書き使用量
総ネットワークTX/RX	ステートフルセットのレプリカによって作成されたコンテナの総ネットワークTX/RX使用量
ネットワークTX/RX	ステートフルセットのレプリカによって作成されたコンテナのネットワークTX/RX使用量
ポッド情報	ステートフルセットによって作成されたポッドに関する情報。項目をクリックすると `Container Dashboards / Kubernetes: Pod` に移動します。

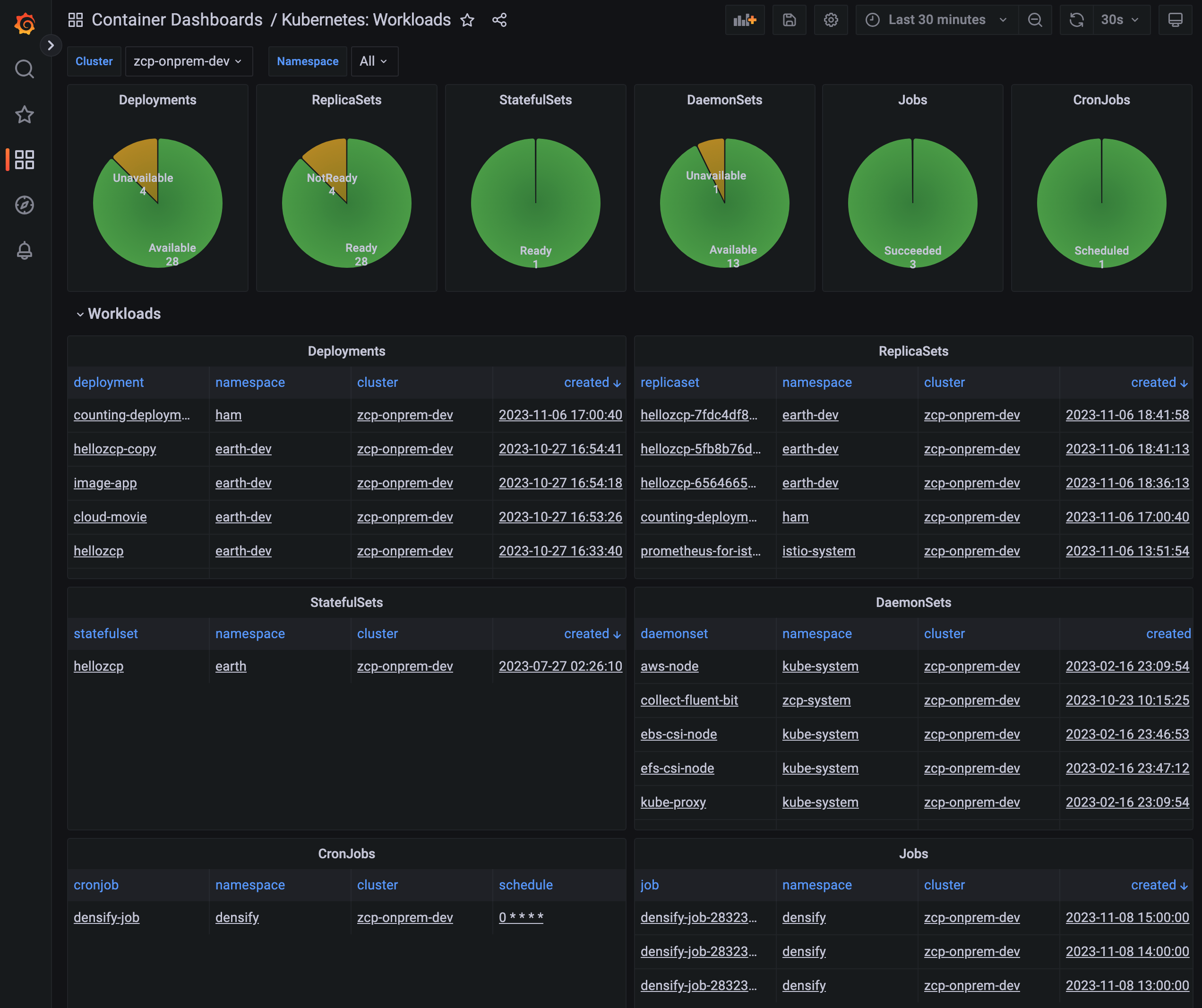

Kubernetes: Workloads

これは、ワークロード（デプロイメント、レプリカセット、ステートフルセット、デーモンセット、ジョブ、Cronジョブ）に関する情報を表示するダッシュボードです。

Panel	Description
デプロイメント	利用可能 / 利用不可状態のデプロイメントの数
レプリカセット	準備完了 / 準備不可状態のレプリカセットの数
ステートフルセット	準備完了 / 準備不可状態のステートフルセットの数
DaemonSets	利用可能 / 利用不可状態のDaemonSetsの数
Jobs	成功 / アクティブ / 失敗状態のJobsの数
CronJobs	一時停止 True / False状態のCronJobsの数
Deployments	Deploymentsに関する情報。項目をクリックすると`Container Dashboards / Kubernetes: Deployment`に移動します。
ReplicaSets	ReplicaSetsに関する情報。項目をクリックすると`Container Dashboards / Kubernetes: ReplicaSet`に移動します。
StatefulSets	StatefulSetsに関する情報。項目をクリックすると`Container Dashboards / Kubernetes: StatefulSet`に移動します。
DaemonSets	DaemonSetsに関する情報。項目をクリックすると`Container Dashboards / Kubernetes: DaemonSet`に移動します。
CronJobs	CronJobsに関する情報。項目をクリックすると`Container Dashboards / Kubernetes: CronJob`に移動します。
Jobs	Jobsに関する情報。項目をクリックすると`Container Dashboards / Kubernetes: Job`に移動します。
