Grafana Monitoring Dashboards
信息
通过 Web 控制台访问 Grafana 仪表板时，您将自动登录。
提示
如果通过 Grafana 域 URL 通过网页浏览器访问，您可以使用相同的 Cloud ZCP 账户凭据登录。
示例 URL: https://REALM_NAME-monitoring.REALM_NAME.cloudzcp.net/
更改组织
Grafana 组织通过在 Web 控制台注册的项目单元进行区分。
单击 Grafana 左下角的图标以查看账户信息和相关菜单。
选择 Current Org 菜单以切换组织。
在切换组织弹出窗口中，当前组织标记为 Current。
单击您想要切换到的组织的 Switch to 按钮。
仪表板
您可以通过仪表板监控收集的指标数据。

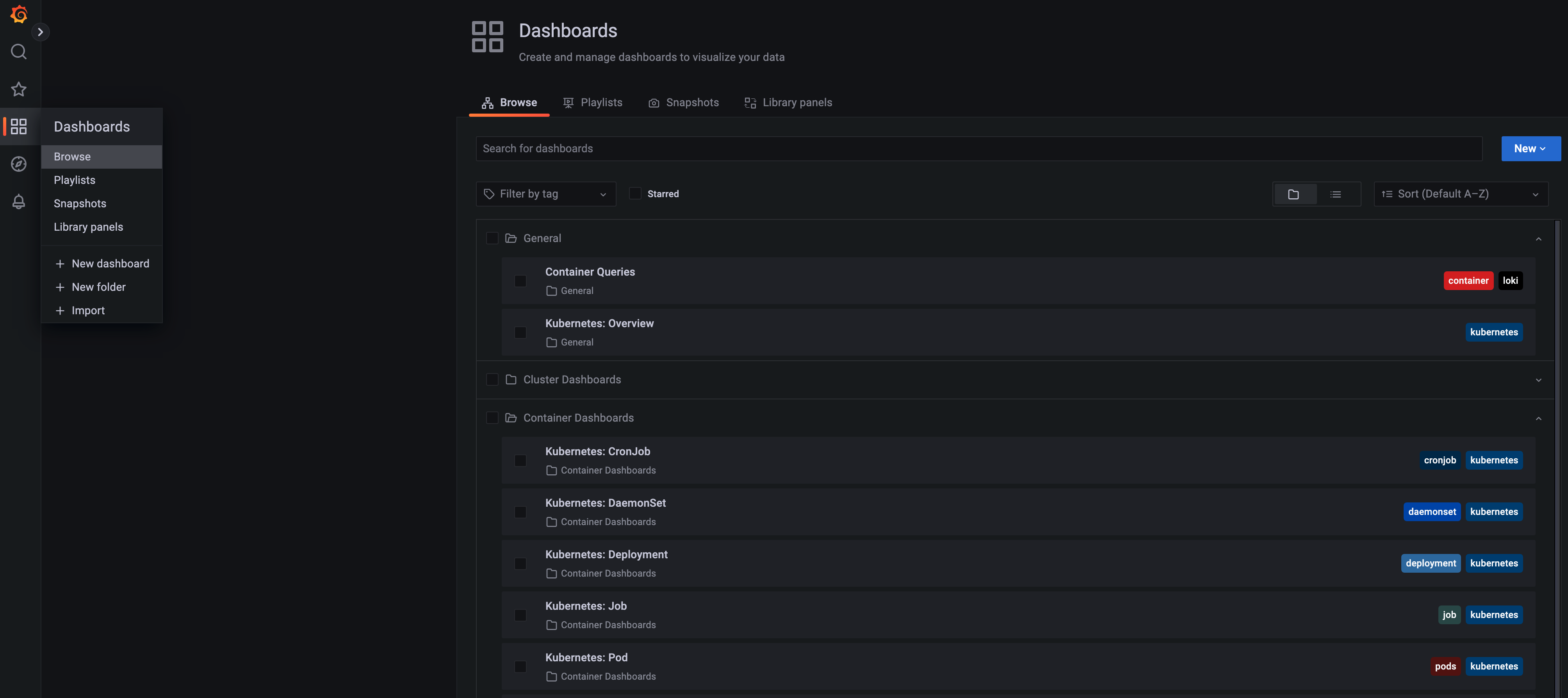

单击左侧的 Dashboard 图标并转到 Browse 选项卡。
可用的仪表板可能会根据权限和组织而有所不同：
单击一个仪表板，例如 Kubernetes: Deployment 仪表板：
将鼠标悬停在 time range（默认：过去 1 小时）上以查看当前搜索周期。
单击时间字段以打开配置搜索周期的弹出窗口。
您可以选择 Absolute time range 或 Relative time range。
右侧的字段允许您选择 refresh interval。
单击 refresh icon（默认：10s）可以设置指标刷新的频率。
顶部选项 Off 禁用自动刷新，而其他选项的范围从 5 秒到 1 天。
选择刷新间隔将应用所选设置。
仪表板类型
Cloud Z CP 提供以下默认仪表板：
- Kubernetes: CronJob
- Kubernetes: DaemonSet
- Kubernetes: Deployment
- Kubernetes: Job
- Kubernetes: Pod
- Kubernetes: Pod Overview
- Kubernetes: ReplicaSet
- Kubernetes: StatefulSet
- Kubernetes : Workloads

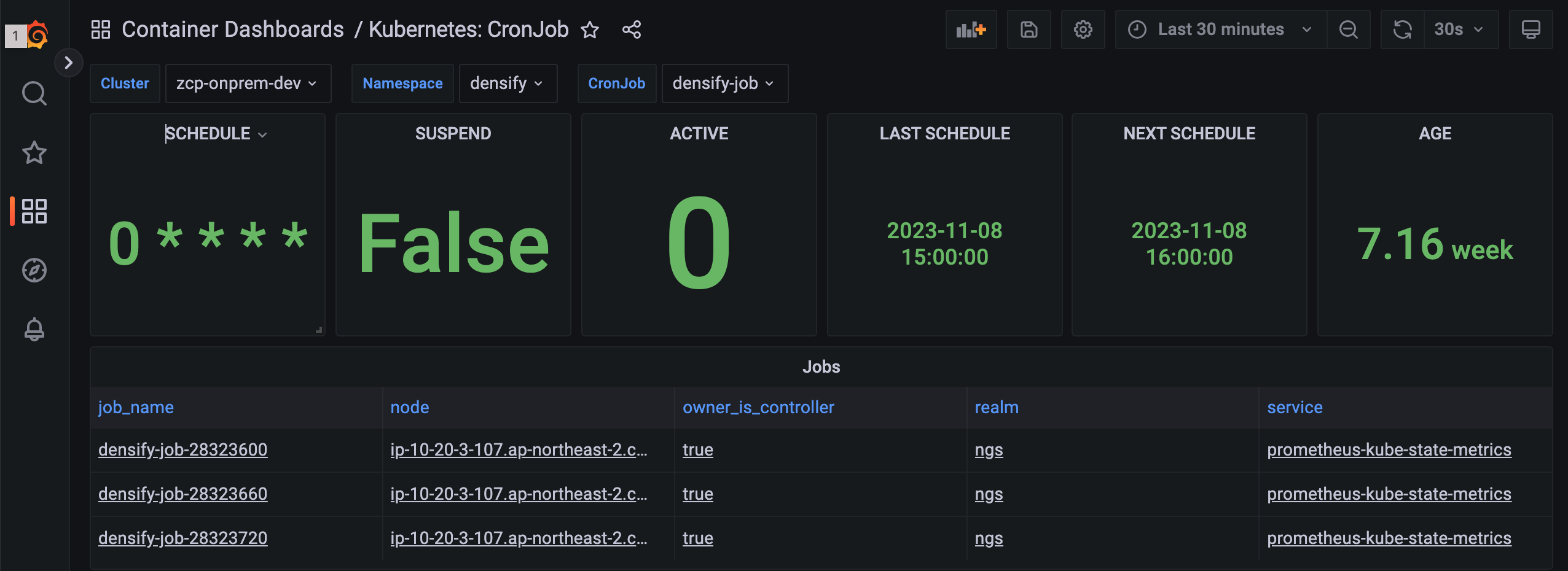

Kubernetes: CronJob
显示 CronJob 信息，例如计划、活动状态和年龄。
| Panel | Description |
|---|---|
| SCHEDULE | 已计划的 CronJobs 数量 |
| SUSPEND | 已暂停的 CronJobs 数量 |
| ACTIVE | 当前活动的 CronJobs 数量 |
| LAST SCHEDULE | 上次执行的 CronJob 计划时间 |
| NEXT SCHEDULE | 下次 CronJob 执行的计划时间 |
| AGE | 自最旧的 CronJob 创建以来经过的时间 |
| Jobs | 关于 CronJobs 的信息 |

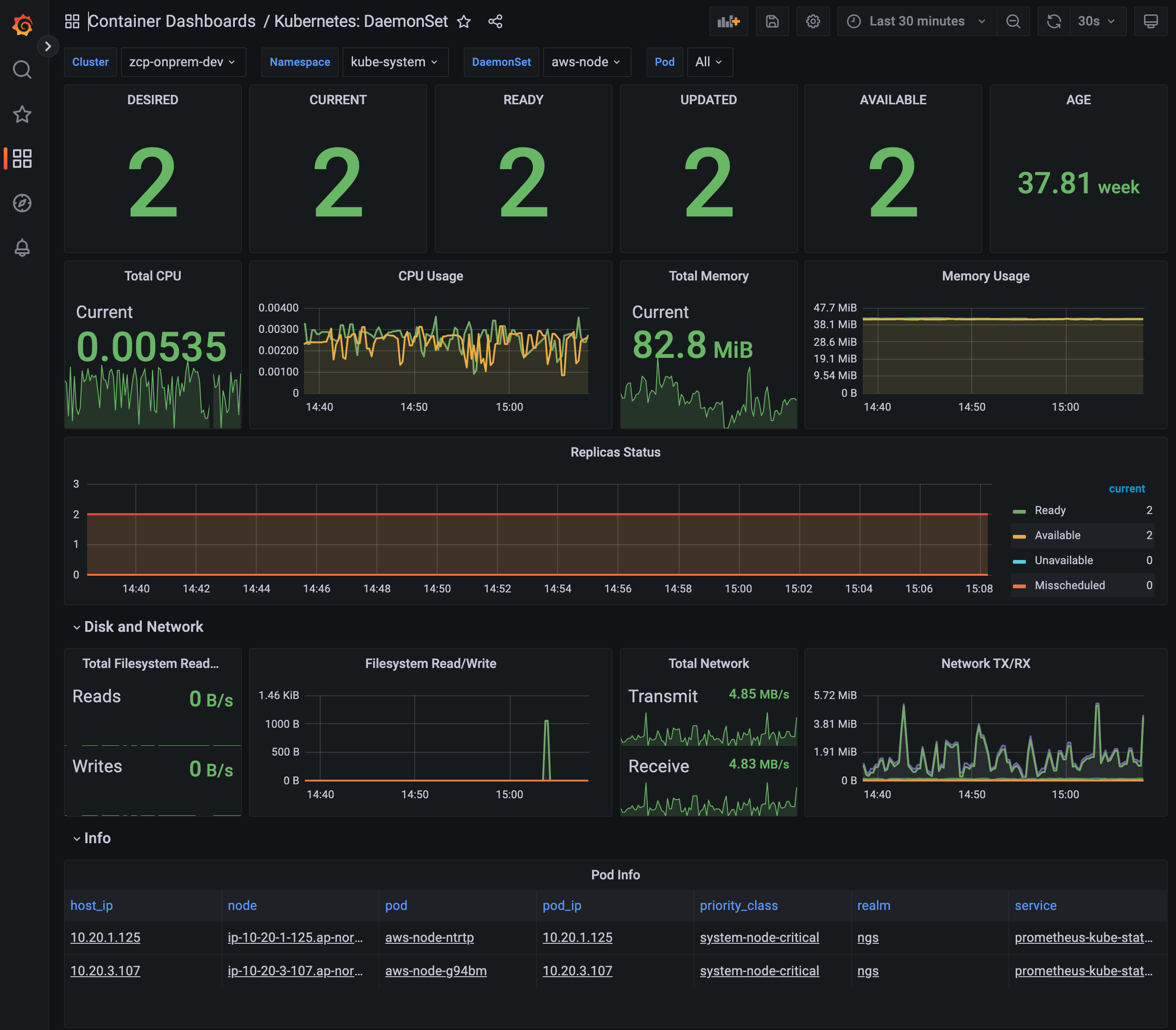

Kubernetes: DaemonSet
这是一个显示 DaemonSets 信息的仪表板（副本、CPU/内存/网络/文件系统等）。
| Panel | Description |
|---|---|
| DESIRED | 请求调度的 DaemonSets 数量 |
| CURRENT | 当前调度的 DaemonSets 数量 |
| READY | 正在运行且已准备好的 DaemonSets 数量 |
| UPDATED | 已更新的 DaemonSets 数量 |
| AVAILABLE | 当前正在运行和使用的 DaemonSets 数量 |
| AGE | 自最旧的 DaemonSet 创建以来的持续时间 |
| Total CPU | DaemonSet 创建的容器的总 CPU 使用量（核心） |
| CPU Usage | DaemonSet 创建的容器的 CPU 使用量 |
| Total Memory | DaemonSet 创建的容器的总内存使用量（MiB） |
| Memory Usage | DaemonSet 创建的容器的内存使用量 |
| Replicas Status | DaemonSet 副本的状态（就绪/可用/不可用/调度错误/已调度） |
| Total Network | DaemonSet 创建的容器的总网络使用量（MBps） |
| Total Filesystem Read/Write | DaemonSet 创建的容器的总文件系统读/写使用量 |
| Filesystem Read/Write | DaemonSet 创建的容器的文件系统读/写使用量 |
| Total Network TX/RX | DaemonSet 创建的容器的总网络 TX/RX 使用量 |
| Network TX/RX | DaemonSet 创建的容器的网络 TX/RX 使用量 |
| Pod Info | 关于 DaemonSet pods 的信息。单击某个项目将导航到 Container Dashboards / Kubernetes: Pod |

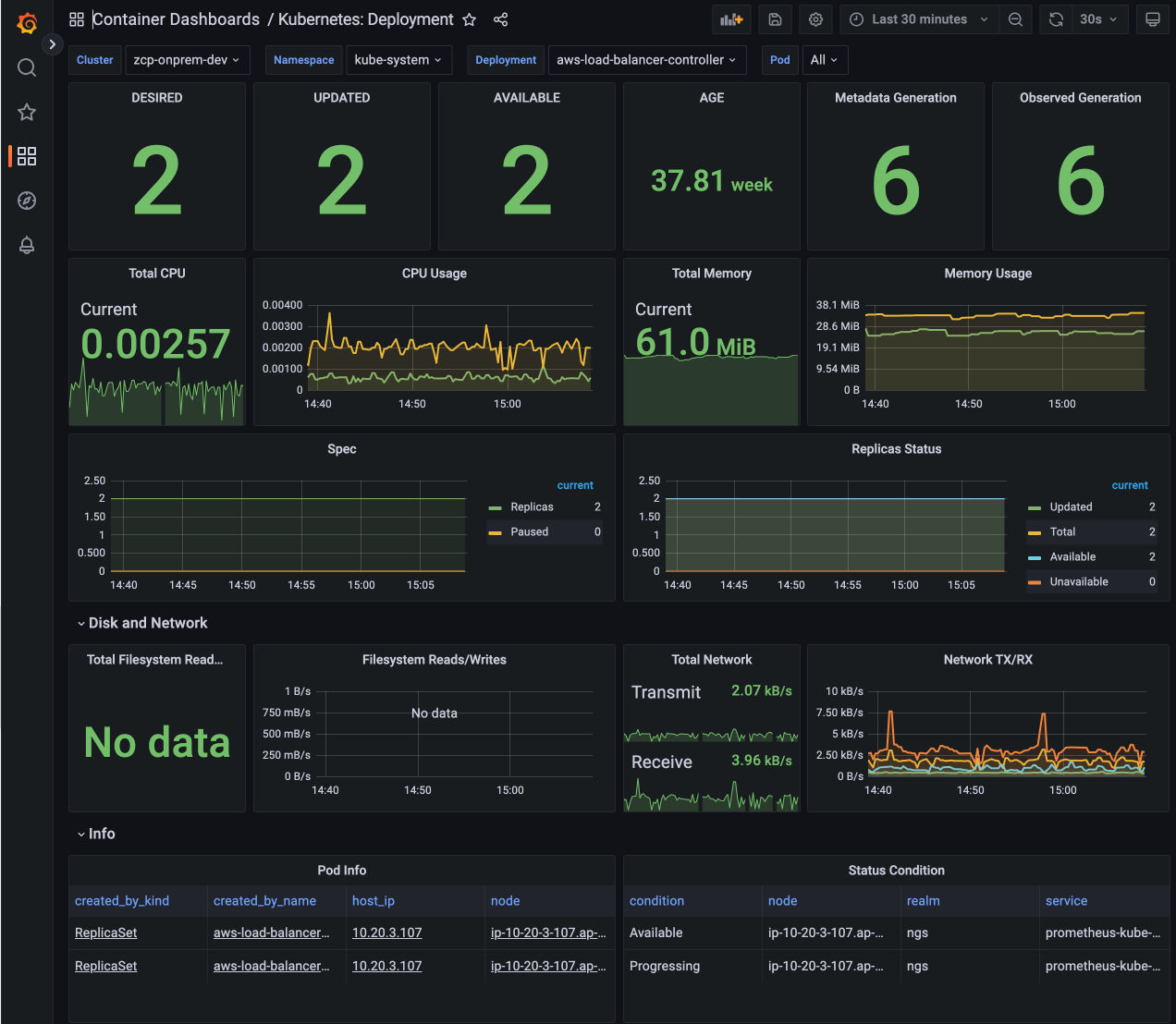

Kubernetes: Deployment
这是一个显示 Deployments 信息的仪表板（副本、CPU/内存/网络/文件系统等）。
| Panel | Description |
|---|---|
| DESIRED | 请求调度的 Deployment 副本数量 |
| UPDATED | 已更新的 Deployment 副本数量 |
| AVAILABLE | 当前正在运行和使用的 Deployment 副本数量 |
| AGE | 自最旧的 Deployment 创建以来的持续时间 |
| Metadata Generation | 由元数据创建的 Deployment 数量 |
| Observed Generation | 由观察创建的 Deployment 数量 |
| Total CPU | Deployment 创建的容器的总 CPU 使用量（核心） |
| CPU Usage | Deployment 创建的容器的 CPU 使用量 |
| Total Memory | Deployment 创建的容器的总内存使用量（MiB） |
| Memory Usage | Deployment 创建的容器的内存使用量 |
| Spec | Deployment 副本和暂停副本的数量 |
| Replicas Status | Deployment 副本的状态（就绪/可用/不可用/调度错误/已调度） |
| Total Network | Deployment 创建的容器的总网络使用量（MBps） |
| Total Filesystem Read/Write | Deployment 创建的容器的总文件系统读/写使用量 |
| Filesystem Read/Write | Deployment 创建的容器的文件系统读/写使用量 |
| Total Network TX/RX | Deployment 创建的容器的总网络 TX/RX 使用量 |
| Network TX/RX | Deployment 创建的容器的网络 TX/RX 使用量 |
| Pod Info | 关于 Deployment 创建的 pods 的信息。单击某个项目将导航到 "Container Dashboards / Kubernetes: Pod`` |
| Status Condition | Deployment 创建的 pods 的状态 |
| Events | Deployment 的事件信息 |
| Pod Events | Deployment pods 的事件信息 |

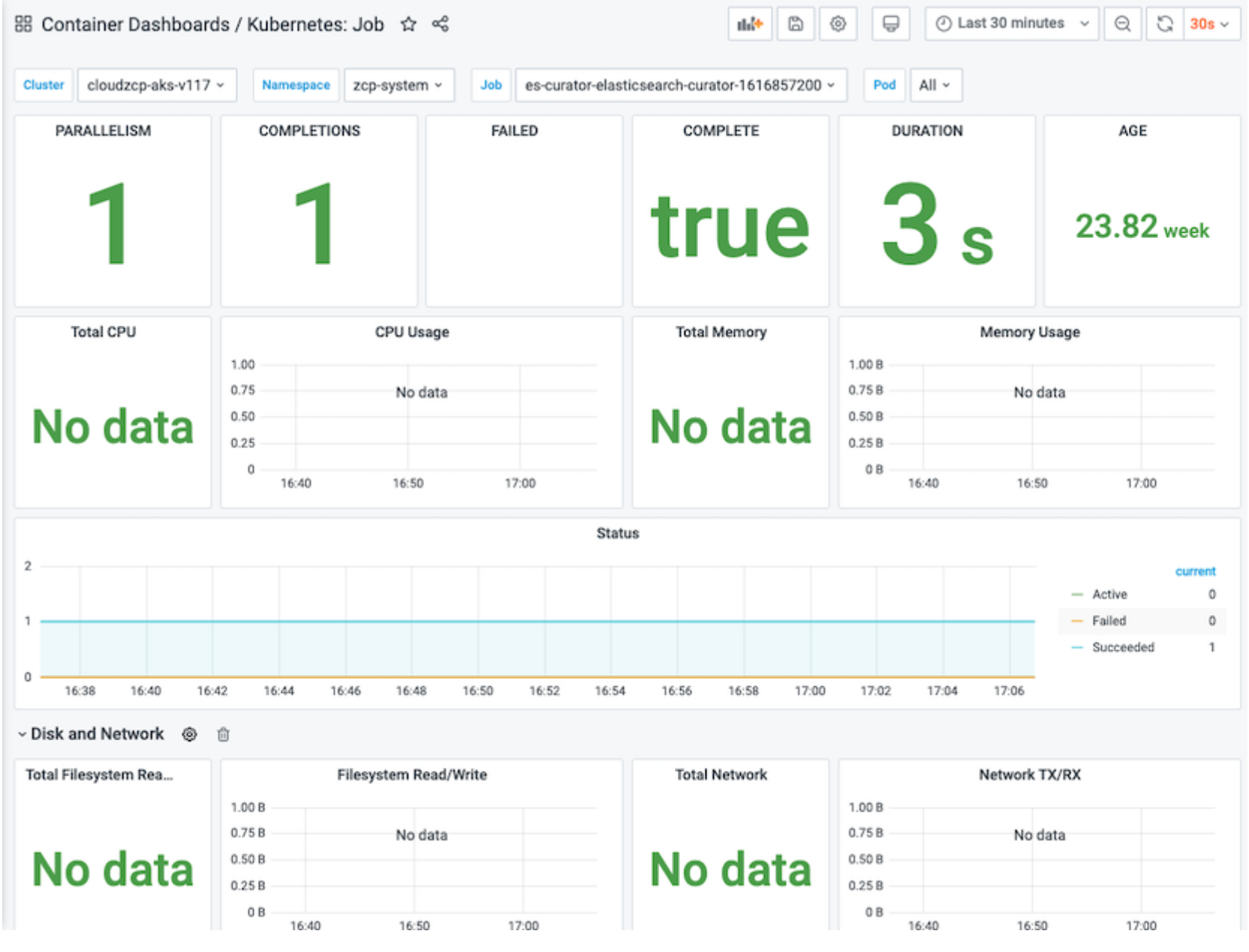

Kubernetes: Job
这是一个显示 Jobs 信息的仪表板（副本、CPU/内存/网络/文件系统等）。
| Panel | Description |
|---|---|
| PARALLELISM | 处于 Parallelism 状态的 Jobs 数量 |
| COMPLETIONS | 处于 Completion 状态的 Jobs 数量 |
| FAILED | 失败的 Jobs 数量 |
| COMPLETE | 已完成的 Jobs 数量 |
| DURATION | 从 Job 开始到完成的持续时间 |
| AGE | 自最旧的 Job 创建以来的持续时间 |
| Total CPU | Job 创建的容器的总 CPU 使用量（核心） |
| CPU Usage | Job 创建的容器的 CPU 使用量 |
| Total Memory | Job 创建的容器的总内存使用量（MiB） |
| Memory Usage | Job 创建的容器的内存使用量 |
| Status | Jobs 的状态（活动/失败/成功） |
| Total Network | Job 创建的容器的总网络使用量（MBps） |
| 总文件系统读/写 | 作业创建的容器的总文件系统读/写使用情况 |
| 文件系统读/写 | 作业创建的容器的文件系统读/写使用情况 |
| 总网络TX/RX | 作业创建的容器的总网络TX/RX使用情况 |
| 网络TX/RX | 作业创建的容器的网络TX/RX使用情况 |
| Pod信息 | 关于作业创建的Pods的信息。点击项目将导航到 Container Dashboards / Kubernetes: Pod |

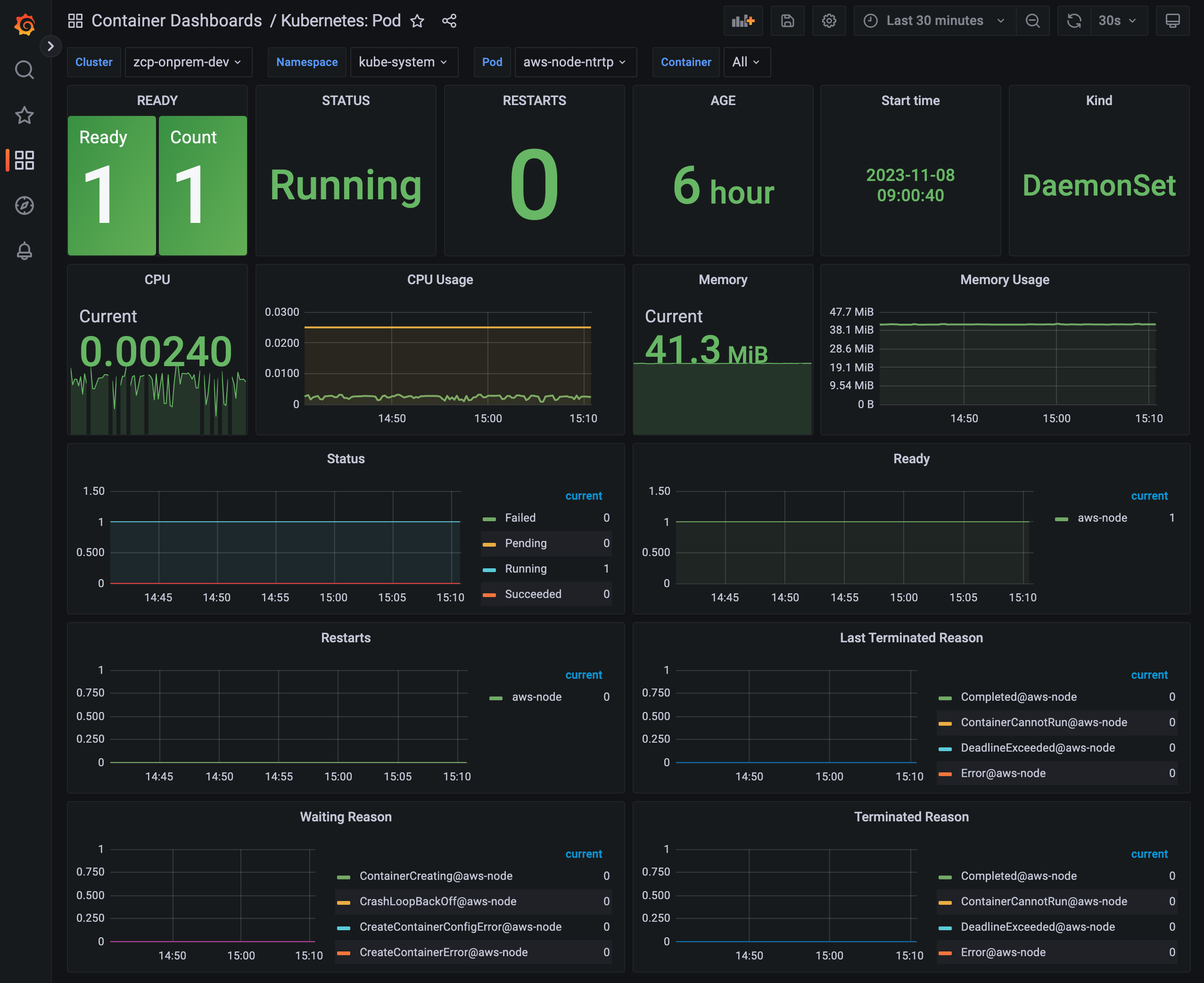

Kubernetes: Pod
这是一个显示关于Pods（副本、CPU/内存/网络/文件系统等）摘要信息的仪表板。
| Panel | Description |
|---|---|
| 就绪 | 处于就绪/正常状态的Pods数量 |
| 状态 | Pod的状态 |
| 重启次数 | 被重启的Pods总数 |
| 存活时间 | 自最旧Pod创建以来的持续时间 |
| 开始时间 | 最旧Pod的创建日期和时间 |
| 类型 | Pod的类型 |
| 总CPU | Pod创建的容器的总CPU使用量（核心） |
| CPU使用量 | Pod创建的容器的CPU使用量 |
| 总内存 | Pod创建的容器的总内存使用量（MiB） |
| 内存使用量 | Pod创建的容器的内存使用量 |
| 状态 | Pod的状态（失败/待处理/运行/成功） |
| 就绪 | Pod中处于就绪状态的容器数量 |
| 重启 | Pod中处于重启状态的容器数量 |
| 最后终止原因 | Pod最后一次终止的原因 |
| 等待原因 | Pod处于等待状态的原因 |
| 终止原因 | Pod终止的原因 |
| 总容量 | 附加到Pod的持久卷声明（PVC）的总容量大小 |
| 容量 | 附加到Pod的PVC的容量大小 |
| 总网络TX/RX | Pod创建的容器的总网络TX/RX使用情况 |
| 网络TX/RX | Pod创建的容器的网络TX/RX使用情况 |
| 总文件系统读/写 | Pod创建的容器的总文件系统读/写使用情况 |
| 文件系统读/写 | Pod创建的容器的文件系统读/写使用情况 |
| Pod信息 | 关于Pods的信息 |
| 容器信息 | 关于容器的信息 |

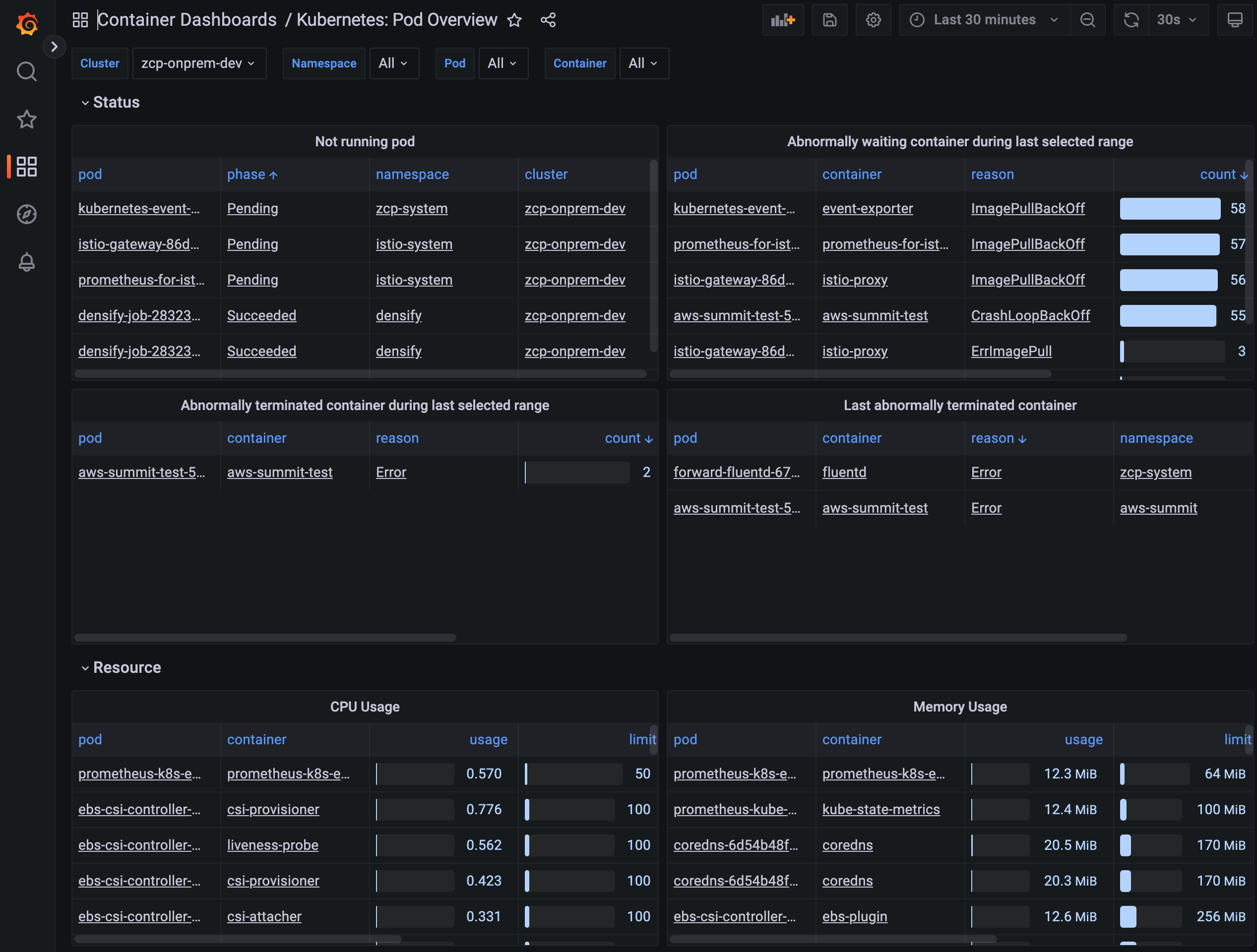

Kubernetes: Pod 概述
这是一个显示关于Pods（Pod状态、重启计数、CPU/内存/网络/卷/文件系统使用情况等）摘要信息的仪表板。
| Panel | Description |
|---|---|
| 不在运行的Pod | 不在运行的Pods总数 |
| 在最后选择范围内异常等待的容器 | 关于在等待状态下异常的容器的信息，包括发生次数和原因。点击项目导航到Container Dashboards / Kubernetes: Pod |
| 在最后选择范围内异常终止的容器 | 关于在终止状态下异常的容器的信息，包括发生次数和原因。点击项目导航到Container Dashboards / Kubernetes: Pod |
| 最后一个异常终止的容器 | 关于最后一个处于终止状态的容器的信息，包括原因。点击项目导航到Container Dashboards / Kubernetes: Pod |
| CPU使用量 | Pod创建的容器的CPU使用量。点击项目导航到Container Dashboards / Kubernetes: Pod |
| 内存使用量 | Pod创建的容器的内存使用量。点击项目导航到Container Dashboards / Kubernetes: Pod |
| 卷使用量 | Pod创建的容器的PVC（持久卷声明）使用情况 |
Kubernetes: ReplicaSet
这是一个显示关于ReplicaSets（副本、CPU/内存/网络/文件系统等）信息的仪表板。
| Panel | Description |
|---|---|
| 期望 | 请求调度的ReplicaSets数量 |
| 更新 | 已更新的ReplicaSets数量 |
| 可用 | 当前正在运行和使用的ReplicaSets数量 |
| 存活时间 | 自最旧ReplicaSet创建以来的持续时间 |
| 元数据生成 | 由元数据创建的ReplicaSets数量 |
| 观察到的生成 | 由观察创建的ReplicaSets数量 |
| 总CPU | ReplicaSet创建的容器的总CPU使用量（核心） |
| CPU使用量 | ReplicaSet创建的容器的CPU使用量 |
| 总内存 | ReplicaSet创建的容器的总内存使用量（MiB） |
| 内存使用量 | ReplicaSet创建的容器的内存使用量 |
| 副本状态 | ReplicaSet副本的状态（就绪/完全标记/不可用） |
| 总网络 | ReplicaSet创建的容器的总网络使用量（MBps） |
| 总文件系统读/写 | ReplicaSet创建的容器的总文件系统读/写使用情况 |
| 文件系统读/写 | ReplicaSet创建的容器的文件系统读/写使用情况 |
| 总网络TX/RX | ReplicaSet创建的容器的总网络TX/RX使用情况 |
| 网络TX/RX | ReplicaSet创建的容器的网络TX/RX使用情况 |
| Pod信息 | 关于ReplicaSet创建的Pods的信息。点击项目导航到Container Dashboards / Kubernetes: Pod |
| 事件 | ReplicaSets的事件信息 |
| Pod事件 | ReplicaSet创建的Pods的事件信息 |

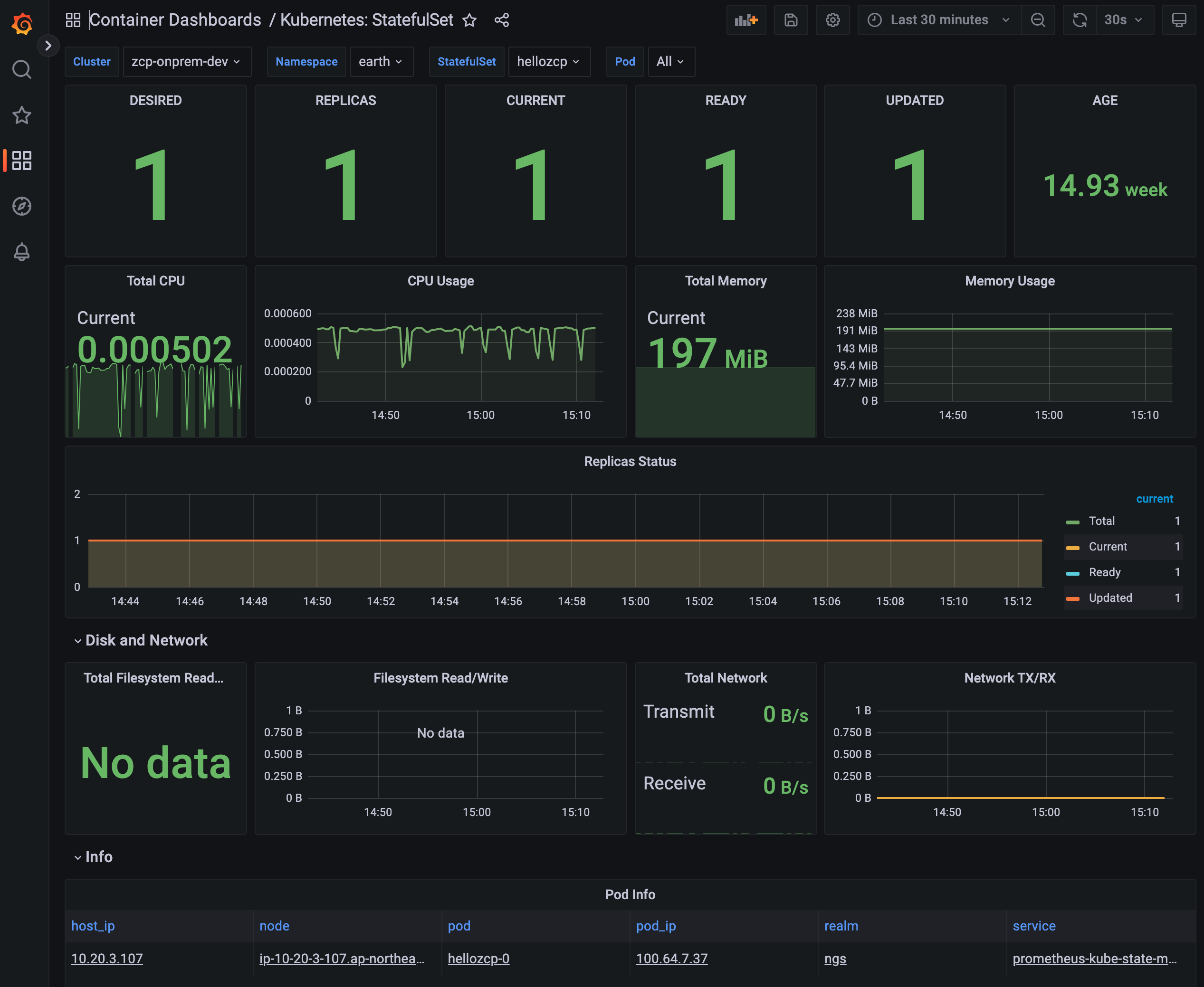

Kubernetes: StatefulSet
这是一个显示关于StatefulSets（副本、CPU/内存/网络/文件系统等）信息的仪表板。
| Panel | Description |
|---|---|
| 期望 | 请求调度的StatefulSet副本数量 |
| 副本 | StatefulSet副本的数量 |
| 当前 | 当前的StatefulSet副本数量 |
| 就绪 | 就绪的StatefulSet副本数量 |
| 更新 | 已更新的StatefulSet副本数量 |
| 存活时间 | 自最旧StatefulSet副本创建以来的持续时间 |
| 总CPU | StatefulSet副本创建的容器的总CPU使用量（核心） |
| CPU使用量 | StatefulSet副本创建的容器的CPU使用量 |
| 总内存 | StatefulSet副本创建的容器的总内存使用量（MiB） |
| 内存使用量 | StatefulSet副本创建的容器的内存使用量 |
| 副本状态 | StatefulSet副本的状态（总数/当前/就绪/已更新） |
| 总网络 | StatefulSet副本创建的容器的总网络使用量（MBps） |
| 总文件系统读/写 | StatefulSet副本创建的容器的总文件系统读/写使用情况 |
| 文件系统读/写 | StatefulSet副本创建的容器的文件系统读/写使用情况 |
| 总网络TX/RX | StatefulSet副本创建的容器的总网络TX/RX使用情况 |
| 网络TX/RX | StatefulSet副本创建的容器的网络TX/RX使用情况 |
| Pod信息 | 关于StatefulSet创建的Pods的信息。点击项目导航到Container Dashboards / Kubernetes: Pod |

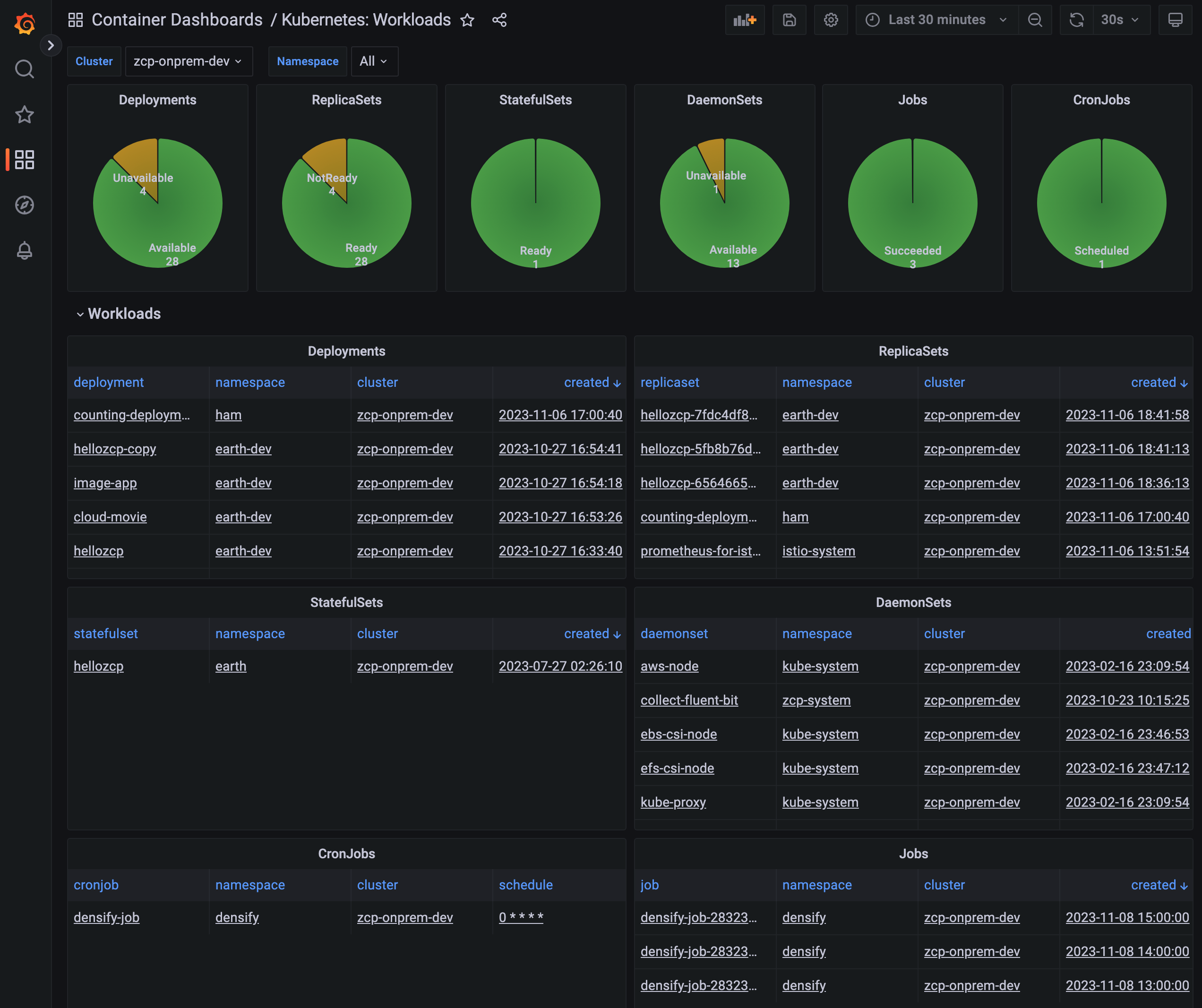

Kubernetes: Workloads
这是一个显示关于Workloads（部署、ReplicaSets、StatefulSets、DaemonSets、作业、CronJobs）信息的仪表板。
| Panel | Description |
|---|---|
| 部署 | 处于可用/不可用状态的部署数量 |
| ReplicaSets | 处于就绪/未就绪状态的ReplicaSets数量 |
| StatefulSets | 处于就绪/未就绪状态的StatefulSets数量 |
| DaemonSets | 在可用/不可用状态下的 DaemonSets 数量 |
| Jobs | 在成功/活动/失败状态下的 Jobs 数量 |
| CronJobs | 在暂停真/假状态下的 CronJobs 数量 |
| Deployments | 有关 Deployments 的信息。单击项目将导航到 Container Dashboards / Kubernetes: Deployment |
| ReplicaSets | 有关 ReplicaSets 的信息。单击项目将导航到 Container Dashboards / Kubernetes: ReplicaSet |
| StatefulSets | 有关 StatefulSets 的信息。单击项目将导航到 Container Dashboards / Kubernetes: StatefulSet |
| DaemonSets | 有关 DaemonSets 的信息。单击项目将导航到 Container Dashboards / Kubernetes: DaemonSet |
| CronJobs | 有关 CronJobs 的信息。单击项目将导航到 Container Dashboards / Kubernetes: CronJob |
| Jobs | 有关 Jobs 的信息。单击项目将导航到 Container Dashboards / Kubernetes: Job |
